Les ingénieurs de procédés sont confrontés à des obstacles majeurs lorsqu’ils agrandissent des cuves de traitement de grande taille ou de grand volume. Le mélange traditionnel à entrée par le haut présente souvent une longueur d'arbre insurmontable et de graves problèmes de vibrations. Vous devez soigneusement évaluer si un agitateur à entrée par le bas constitue le choix le plus techniquement et financièrement viable pour les applications à enjeux élevés. Cela est particulièrement vrai lorsqu’il s’agit de répondre aux besoins distincts en matière de dynamique des fluides des cristalliseurs et des fermenteurs. Une mauvaise sélection d’équipement entraîne de faibles rendements, une forte fatigue structurelle et des pannes mécaniques dangereuses. Nous dépasserons les descriptions génériques des équipements pour évaluer objectivement les avantages structurels et les risques liés aux garnitures mécaniques. Vous découvrirez des méthodes pratiques pour gérer les temps d’arrêt pour maintenance et répondre aux exigences strictes de conformité en matière d’hygiène. En comprenant ces compromis techniques, vous pouvez spécifier en toute confiance des solutions de mélange correspondant exactement aux exigences de votre processus.
Efficacité structurelle : les configurations à entrée par le bas éliminent le besoin d'arbres excessivement longs et sujets aux vibrations dans les cuves profondes, réduisant ainsi les contraintes structurelles sur le toit du réservoir.
Spécificité du processus : Ils excellent dans la manipulation de boues lourdes dans les cristalliseurs et dans la maximisation de la dispersion des gaz au niveau du barboteur dans les fermenteurs.
Le compromis : Le principal risque opérationnel est la garniture mécanique immergée, qui nécessite des protocoles de maintenance rigoureux et une vidange obligatoire du récipient pour l'entretien.
Conformité et hygiène : les conceptions sanitaires modernes (CIP/SIP) ont atténué les risques de contamination historiques, les rendant viables pour les secteurs pharmaceutique et biotechnologique.
Spécifier le bon équipement de mélange nécessite une compréhension approfondie des limitations mécaniques. Les mélangeurs à entrée supérieure rencontrent des difficultés considérables dans les réservoirs exceptionnellement hauts. À mesure que la hauteur du récipient augmente, les ingénieurs doivent allonger l’arbre du mélangeur. Un arbre plus long abaisse les limites de vitesse critiques de l"équipement. Si le mélangeur fonctionne trop près de sa vitesse critique, il subit de violentes vibrations. Ces vibrations endommagent gravement les boîtes de vitesses, plient les arbres et détruisent les garnitures mécaniques. Pour résoudre ce problème, les ingénieurs installent souvent des paliers stables dans le réservoir. Cependant, les paliers stables sont notoirement difficiles à nettoyer et à entretenir, ce qui les rend inacceptables pour les applications sanitaires.
Vous pouvez résoudre ce problème d'arbre long directement en spécifiant un agitateur monté en bas . En déplaçant l'unité d'entraînement vers la base du réservoir, vous éliminez le besoin d'arbres longs et instables. L'arbre doit seulement être suffisamment long pour atteindre la zone de mélange. Cet arbre court et robuste gère facilement un couple élevé sans dévier. Il supprime complètement le besoin de paliers stables dans le réservoir, améliorant instantanément la conformité hygiénique.
L’intégrité des navires s’améliore également considérablement. Les entraînements lourds à entrée par le haut imposent d"immenses charges structurelles sur la tête du réservoir. Cela nécessite des renforts de toit épais et coûteux. Une configuration à entrée par le bas transfère le poids lourd de l"entraînement directement au sol solide ou aux structures de support inférieures. Il soulage le toit du réservoir des contraintes dynamiques sévères. De plus, cela libère de l’espace libre pour les installations critiques au-dessus du navire. Vous gagnez un espace vertical précieux pour la tuyauterie, l’accès à la maintenance et les systèmes CVC des salles blanches.
Les capacités de mélange de bas niveau représentent un autre avantage technique majeur. Les mélangeurs standard à entrée supérieure laissent souvent une « zone morte » importante au fond du réservoir. Ils ne peuvent pas se mélanger efficacement lorsque le niveau de liquide descend en dessous de la roue primaire. Les conceptions à entrée par le bas résolvent ce problème avec élégance.
Agitation continue : Ils maintiennent une agitation active pendant tout le processus de remplissage et de vidange.
Prévention de la décantation : ils empêchent les solides de produits lourds de se déposer et de s'agglutiner à de faibles volumes de fluide.
Meilleurs rendements : Ils garantissent que les derniers gallons de produit restent parfaitement homogènes avant leur déchargement.
Transfert de chaleur amélioré : ils permettent aux fluides de circuler à travers les chemises chauffantes inférieures même lorsque le réservoir est presque vide.
Erreur courante : ne présumez pas qu’un mélangeur à entrée par le bas peut fonctionner à sec. Bien qu'ils excellent dans le mélange à faible niveau, le fonctionnement de la garniture mécanique sans couverture de fluide détruira rapidement les faces du joint en raison de l'accumulation de chaleur.
Les ingénieurs de procédés doivent mettre en balance les dépenses d"investissement initiales (CapEx) et les dépenses d"exploitation à long terme (OpEx) lorsqu"ils comparent les configurations de mélangeurs. Les mélangeurs à entrée supérieure offrent généralement des OpEx inférieurs car leurs garnitures mécaniques se trouvent au-dessus de la conduite de liquide. Les opérateurs peuvent les entretenir facilement sans vider le réservoir. Cependant, pour les récipients très grands ou hauts, les mélangeurs à entrée supérieure nécessitent des structures de support massives. Vous devez payer pour des têtes de réservoir plus épaisses, des brides de montage plus grandes et de l"acier de construction robuste. Cela entraîne des dépenses d’investissement initiales exceptionnellement élevées.
À l’inverse, les systèmes à entrée par le bas réduisent vos dépenses d’investissement structurelles initiales. Le toit du réservoir nécessite un renforcement minimal. L"équipement utilise des arbres plus courts et des brides de montage plus petites. Cependant, ils introduisent potentiellement des OpEx plus élevés. Vous devez investir dans des systèmes spécialisés de surveillance des garnitures mécaniques. L"entretien de routine nécessite plus de main d"œuvre et une planification minutieuse car le joint fonctionne complètement immergé dans le produit.
Les risques liés à l’isolement des processus restent la principale limitation des conceptions à entrée par le bas. La réalité fondamentale est simple : si un joint de fond tombe en panne, le réservoir fuit. Cela présente un risque grave lors de la manipulation de produits pharmaceutiques dangereux, toxiques ou de grande valeur. Pour atténuer ce risque, vous devez évaluer la nécessité de doubles garnitures mécaniques. Les joints doubles utilisent un système de fluide de barrière sous pression. En cas de défaillance du joint interne primaire, le fluide de barrière empêche le produit du procédé de s"échapper dans l"environnement. Il déclenche également une alarme, donnant aux opérateurs le temps d"exécuter un arrêt contrôlé.
Les réalités de la maintenance exigent des protocoles opérationnels stricts. Vous ne pouvez pas simplement déboulonner une unité d’entraînement inférieure lorsque le réservoir est plein. Les équipes de maintenance doivent vider complètement le navire. Ils doivent décontaminer l"intérieur avant d"entretenir en toute sécurité l"unité d"entraînement ou la cartouche d"étanchéité. Cela nécessite des temps d"arrêt planifiés et des calendriers de production étroitement coordonnés.
Tableau : Comparaison de haut niveau des configurations de mélangeur
Critères d"évaluation | Mélangeurs à entrée supérieure | Mélangeurs à entrée par le bas |
|---|---|---|
Investissements structurels | Élevé (nécessite un toit de réservoir épais et des supports en acier) | Faible (poids supporté par le sol/base) |
OpEx pour la maintenance des joints | Inférieur (accessible au-dessus du niveau du liquide) | Plus élevé (nécessite une surveillance spécialisée) |
Risque de fuite | Minime (le joint est au-dessus du niveau de liquide) | Élevé (le joint immergé nécessite des systèmes de barrière) |
Temps d"arrêt pour maintenance | Modéré (entretien sur place) | Extensif (nécessite une vidange totale du récipient) |
Meilleure pratique : installez toujours une surveillance continue de la pression du fluide de barrière sur les joints d'entrée par le bas. Les chutes de pression soudaines constituent le premier signe avant-coureur d’une défaillance imminente du joint, vous évitant ainsi une perte catastrophique de produit.
La cristallisation nécessite des conditions dynamiques des fluides très spécifiques pour réussir. Les ingénieurs doivent parvenir à une suspension uniforme de particules lourdes à haute densité. Si des particules se déposent au fond, elles s"agglomèrent et ruinent le lot. Cependant, réaliser cette suspension présente un défi de taille : vous devez le faire sans induire de cisaillement élevé. Des forces de cisaillement élevées provoquent une attrition des cristaux. Lorsque des cristaux délicats se brisent, le produit final souffre d’une mauvaise pureté, d’une distribution granulométrique incorrecte et de mauvaises caractéristiques de filtration.
Un bien conçu mélangeur cristalliseur maîtrise cet équilibre délicat de « suspension sans destruction ». Une configuration à entrée par le bas s'avère particulièrement adaptée à cette tâche. Il permet aux ingénieurs de placer de grandes roues hydroptères à faible vitesse exactement là où la décantation se produit. En positionnant la turbine juste au-dessus du fond du réservoir, elle génère un flux axial ascendant massif.
Ce flux ascendant soulève doucement les cristaux lourds dans la majeure partie du fluide. Étant donné que la turbine fonctionne à des vitesses de rotation très faibles, elle impose une contrainte de cisaillement minimale au fluide. Il nettoie avec succès le fond du réservoir sans briser les cristaux fragiles contre les parois ou les déflecteurs du récipient.
L"intégration du contrôle thermique est un autre facteur critique dans la cristallisation continue. Le processus repose fortement sur des gradients de température stricts. Les enveloppes de chauffage ou de refroidissement des cuves doivent fonctionner efficacement pour contrôler les taux de nucléation et de croissance des cristaux. L"agitation par le bas améliore considérablement cette interaction.
La turbine montée en bas pousse activement le fluide contre les surfaces inférieures de l"enveloppe.
Ce mouvement rafraîchit constamment la couche limite thermique le long des parois du réservoir.
Il empêche la formation de points froids ou chauds localisés à proximité de la vanne de décharge inférieure.
Une distribution uniforme de la température garantit une croissance cristalline constante sur tout le volume du lot.
En optimisant à la fois le flux ascendant et le rafraîchissement de la limite thermique, les mélangeurs à entrée inférieure fournissent l"agitation douce mais approfondie nécessaire à une cristallisation à haut rendement.
La fermentation aérobie présente un ensemble complètement différent de défis en matière de dynamique des fluides. Ici, l’optimisation du transfert de masse dicte le succès du lot. Les micro-organismes ont besoin d’un apport constant et dissous d’oxygène pour prospérer et se reproduire. Le taux de transfert d'oxygène (OTR) est la mesure la plus critique pour tout agitateur de fermenteur . Vous devez décomposer efficacement les grosses bulles d’air en millions de microbulles pour maximiser la zone d’interface gaz-liquide.
Une configuration à entrée par le bas excelle dans l’optimisation de l’OTR. Il positionne les turbines à cisaillement élevé, telles que les turbines Rushton, directement au-dessus du diffuseur de gaz. Lorsque le diffuseur libère de grosses bulles d"air au fond du réservoir, la turbine les cisaille immédiatement. Ce cisaillement immédiat des bulles empêche le gaz de contourner la zone de mélange. Il force le gaz vers l"extérieur radialement, augmentant considérablement l"absorption d"oxygène avant que les bulles ne remontent à travers la colonne de liquide.
Malgré ces avantages, les ingénieurs expriment souvent leur scepticisme à l’égard des phoques immergés dans les processus biologiques. Les conceptions historiques ont souffert de problèmes de contamination. Les conceptions hygiéniques modernes ont complètement atténué ces risques. Les protocoles Clean-in-Place (CIP) et Sterilize-in-Place (SIP) sont désormais standard.
Pour garantir la sécurité biologique, vous devez exiger des caractéristiques hygiéniques spécifiques. Les garnitures mécaniques sanitaires utilisent des chambres jetables pour éliminer toute matière organique piégée. L"équipement doit présenter des géométries sans crevasses. Les soudures doivent être polies à des valeurs Ra spécifiques pour empêcher l"adhésion bactérienne. Vous devez vous assurer que l’ensemble de l’assemblage en contact avec le fluide est strictement conforme aux normes ASME BPE (Bioprocessing Equipment). Ces caractéristiques garantissent que le système stérilise de manière fiable entre les lots de fermentation.
Le contrôle du vortex joue également un rôle essentiel dans la conception du fermenteur. Une agitation rapide au fond a naturellement tendance à faire tourner toute la masse fluide, créant un vortex central profond. Un vortex emprisonne l’air de surface indésirable et provoque un mauvais mélange des nutriments. Vous devez utiliser des agitateurs inférieurs conjointement avec des déflecteurs muraux de taille appropriée. Les chicanes convertissent le flux de rotation tourbillonnant en un roulement vertical de haut en bas. Cela garantit une distribution homogène des nutriments, nourrissant les micro-organismes de manière uniforme et augmentant le rendement global.
La sélection du bon fournisseur est tout aussi cruciale que la sélection de la bonne configuration de mixeur. Vous devez évaluer les fabricants en fonction de leurs capacités d"ingénierie, de la qualité des matériaux et de leur infrastructure de support à long terme. Ne prenez pas de décisions d’achat uniquement sur la base du devis initial le plus bas. Concentrez-vous fortement sur les critères qui réduisent les temps d’arrêt pour maintenance et garantissent la conformité des processus.
La technologie des cartouches d’étanchéité devrait être votre premier point d’évaluation. Recherchez des fournisseurs proposant des cartouches de garniture mécanique facilement amovibles et pré-testées. Les joints traditionnels nécessitent un assemblage pièce par pièce sous le réservoir, ce qui entraîne des erreurs d"installation. Une cartouche d"étanchéité moderne s"insère comme une unité complète, alignée en usine. Cela minimise les temps d’arrêt pour maintenance et garantit un alignement parfait des faces du joint dès le premier jour.
La modélisation numérique de la dynamique des fluides (CFD) est obligatoire pour les applications à enjeux élevés. N’achetez jamais un grand mixeur sur la base de suppositions. Exigez des fournisseurs qu’ils fournissent une modélisation CFD complète spécifiquement adaptée aux paramètres de votre processus. Ils doivent saisir la viscosité exacte de votre fluide, sa densité spécifique, sa densité de particules et la géométrie du réservoir. Le rapport CFD doit prouver visuellement que le mélangeur atteint les modèles d"écoulement souhaités, évite les zones mortes et atteint les taux de cisaillement cibles avant l"approvisionnement.
La traçabilité et la conformité des matériaux sont des éléments strictement non négociables pour les applications pharmaceutiques, biotechnologiques et alimentaires. Vous devez vous assurer que le fournisseur fournit des packages de documentation complets. Cela comprend les certificats de conformité FDA pour les élastomères, les déclarations de conception cGMP et les rapports d"essais de matériaux certifiés (CMTR) pour toutes les pièces métalliques en contact avec le fluide. Sans cette documentation, vous ne pouvez pas valider votre ligne de processus pour les audits réglementaires.

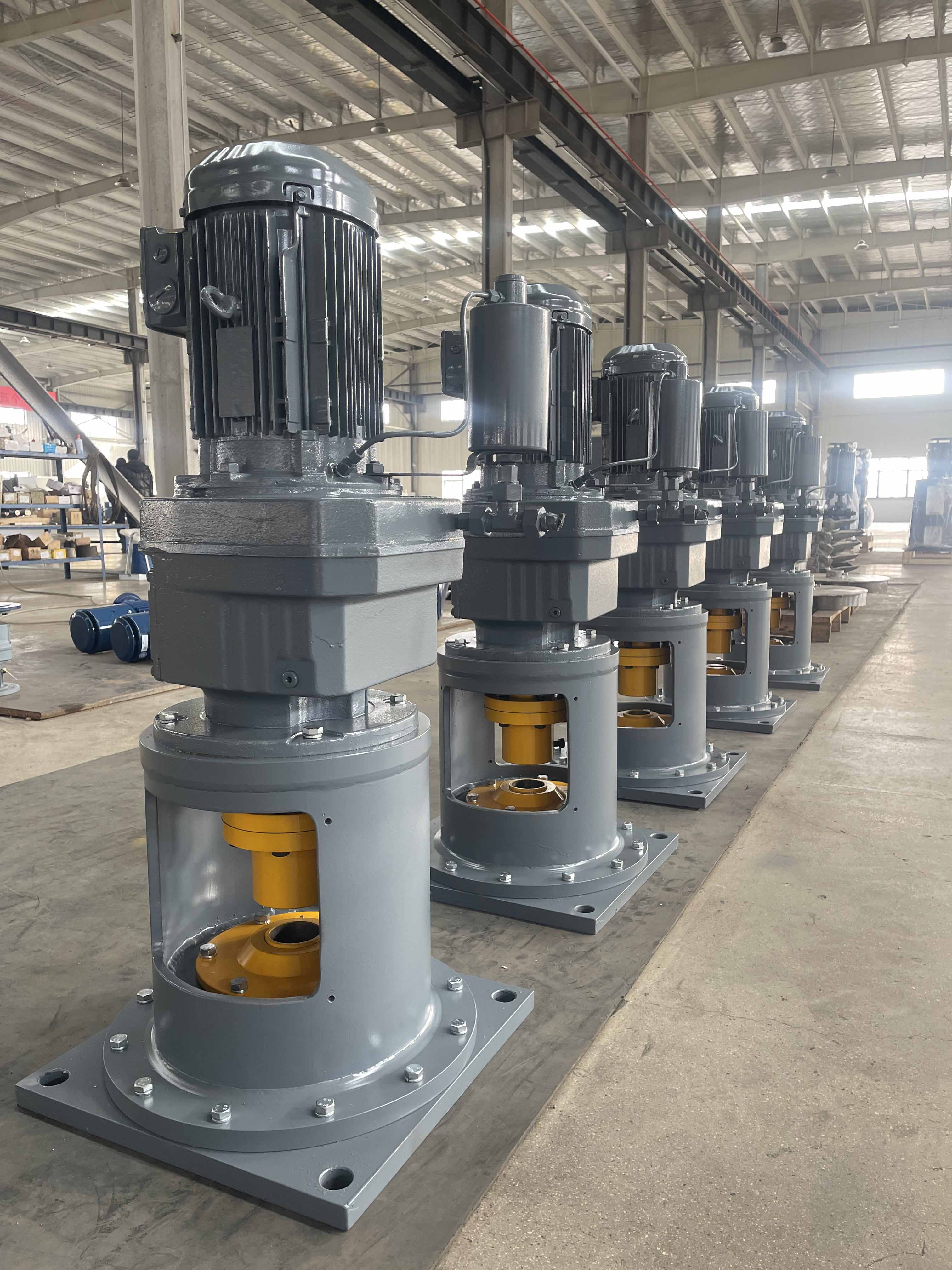

Enfin, évaluez minutieusement la fiabilité du disque. La boîte de vitesses et le carter de roulements constituent le cœur de la machine. Ils ne font pas que faire tourner l"arbre. Ils doivent supporter l’immense couple de rotation et absorber la forte poussée hydraulique générée par le produit. Recherchez des arbres de sortie surdimensionnés et des roulements à rouleaux coniques robustes. Une unité d"entraînement robuste empêche la déflexion de l"arbre, ce qui protège les faces fragiles de la garniture mécanique d"une défaillance prématurée.
Liste de contrôle pour l"évaluation des fournisseurs :
Proposent-ils des cartouches de garniture mécanique pré-alignées et à insérer ?
Peuvent-ils fournir des simulations de flux CFD personnalisées pour la géométrie spécifique de votre réservoir ?
Fournissent-ils un package complet de documentation de conformité ASME BPE et FDA ?
La boîte de vitesses est-elle explicitement conçue pour gérer les forces de poussée hydraulique ascendantes ?
Un agitateur à entrée par le bas n"est pas une solution universelle pour toutes les applications de mélange, mais il constitue le choix architectural supérieur pour les grands récipients où la stabilité de l"arbre et le mélange à bas niveau sont primordiaux. Il résout avec élégance les cauchemars mécaniques associés aux arbres extra-longs et élimine le besoin de roulements stables peu hygiéniques. En déplaçant le poids d"entraînement vers le plancher, il préserve également l"intégrité du toit du navire et la précieuse hauteur libre de l"installation.
Les ingénieurs de procédés doivent trouver un équilibre entre les avantages des processus et les exigences strictes de maintenance. Vous bénéficiez d’avantages incroyables grâce à une cristallisation douce à faible cisaillement et à une fermentation à haut rendement et à OTR élevé. Cependant, vous devez accepter les réalités opérationnelles des systèmes d’étanchéité immergés. Cela nécessite un entretien préventif discipliné, une surveillance continue des fluides de barrière et une vidange obligatoire des réservoirs pendant les intervalles d"entretien.
Prenez des mesures proactives dès le début de la phase de conception de votre équipement. Initiez immédiatement des conversations avec les fournisseurs, armés de vos données de processus exactes. Fournissez-leur des courbes de viscosité précises, des limites de densité spécifique et des exigences CIP. Demandez une validation CFD complète pour prouver le travail de conception avant la découpe du métal. En exigeant dès le départ une ingénierie rigoureuse, vous garantissez des décennies de performances de processus fiables et sans fuite.
R : La pénétration de particules abrasives, le fonctionnement à sec et la perte de pression du fluide de barrière sont les principaux responsables. Lorsque des boues abrasives pénètrent dans les faces du joint, elles provoquent une usure rapide. La marche à sec génère une chaleur excessive détruisant les élastomères. Il est essentiel de maintenir une pression correcte du fluide de barrière pour empêcher le produit de pénétrer dans la chambre d"étanchéité.
R : Oui, ils peuvent être entièrement nettoyés sur place. Les conceptions sanitaires modernes comportent des profils auto-drainants et éliminent les jambes mortes. Ils utilisent des garnitures mécaniques doubles jetables conçues spécifiquement pour les protocoles CIP et SIP (Sterilize-In-Place). Cela garantit une décontamination complète sans nécessiter le démontage de l’équipement.
R : Le point de basculement se produit généralement dans les navires de plus de 10 000 litres ou ceux de plus de 5 mètres de hauteur. À ces échelles, le coût du renforcement du toit du réservoir pour supporter un lourd système d’entraînement à entrée par le haut devient prohibitif. Les arbres extra-longs nécessitent également des alliages spéciaux coûteux et des roulements stables, ce qui rend l"entrée par le bas financièrement supérieure.
R : Vous devez vider complètement le récipient avant de procéder à l"entretien d"une unité d"entraînement standard montée au fond. Pour les processus hautement spécialisés ou continus, certaines unités sont dotées de mécanismes avancés de fermeture d"étanchéité. Ces joints rétractables isolent le fluide de procédé, permettant aux opérateurs de remplacer le joint primaire sans vider l"ensemble du réservoir.
