L"acquisition de machines complexes pour le traitement chimique nécessite des dépenses d"investissement importantes. Vous ne pouvez pas vous permettre de vous fier à des hypothèses lors de la commande d’équipements rotatifs pour des environnements dangereux. Commander sans une validation rigoureuse des performances risque une défaillance mécanique prématurée, des fuites de produits chimiques dangereuses et un non-respect grave des protocoles stricts de sécurité de l’usine. Malheureusement, les fiches techniques des fabricants présentent souvent des performances théoriques idéalisées plutôt qu"une fiabilité pratique sur le terrain. Les acheteurs doivent combler le fossé critique entre les mesures marketing annoncées et la fiabilité mécanique réelle dans des conditions de processus spécifiques et réelles. Cet article fournit un cadre d"évaluation standardisé et fondé sur des données probantes, conçu pour les équipes d"ingénierie et d"approvisionnement. Nous explorerons comment évaluer les paramètres opérationnels essentiels et les exigences mécaniques strictes avant de finaliser le bon de commande (PO). Vous apprendrez exactement comment valider systématiquement et efficacement les données hydrauliques, tester les tolérances et les plans d’inspection en usine.
Donnez la priorité aux pompes qui fonctionnent de manière cohérente dans la région de fonctionnement préférée (POR) plutôt que simplement dans la région de fonctionnement autorisée (AOR) afin de maximiser le temps moyen entre les pannes (MTBF).
Examinez les tolérances des tests API 610 pour la hauteur nominale, le débit et la puissance afin d"éviter un sous-dimensionnement ou une surcharge du moteur.
Valider strictement les marges NPSH ; le NPSH disponible doit dépasser en toute sécurité le NPSH requis pour éviter la cavitation dans les applications de produits chimiques volatils.
Exigez des protocoles clairs de test d’acceptation en usine (FAT) et la conformité au sceau API 682 comme critères d’approvisionnement non négociables.
L'évaluation d'une pompe de traitement chimique nécessite un alignement strict sur les spécifications de votre système. Il doit répondre à des exigences spécifiques en matière de débit et de hauteur d'eau sans déclencher de vibrations excessives ni d'usure rapide des joints. L’American Petroleum Institute établit des critères clairs pour ces limites opérationnelles. Nous catégorisons ces limites opérationnelles en deux zones d'ingénierie distinctes.
Vous devez vérifier attentivement la courbe de performances du fabricant. Il doit garantir un fonctionnement continu au sein de la région d’exploitation privilégiée (POR). La norme API 610 définit cette région comme étant comprise entre 70 % et 120 % du meilleur point d"efficacité (BEP). Le fonctionnement dans cette fenêtre minimise les charges radiales nocives sur la roue. Il maintient le flux de fluide interne hautement stable et prévisible. Un débit stable empêche la recirculation interne. Cela prolonge directement la durée de vie des composants internes.
Les fabricants définissent également une région d"exploitation autorisée (AOR). Ils basent ces limites absolues sur les niveaux de vibrations maximaux acceptables et l’augmentation de la température interne. Vous devez limiter les opérations aux limites de la zone de responsabilité à des conditions temporaires ou transitoires uniquement. Un fonctionnement prolongé dans cette zone plus large provoque une usure mécanique rapide. La déflexion de l"arbre augmente considérablement à proximité des limites AOR. Cette déviation endommage les garnitures mécaniques et les ensembles de roulements.
Rejetez les propositions des fournisseurs lorsque les fonctions d"exploitation normales de votre usine ne relèvent pas de la POR. Un fonctionnement continu en dehors de cette zone privilégiée augmente de façon exponentielle les charges radiales. Cela réduit considérablement la durée de vie des roulements et compromet les joints d"étanchéité d"arbre critiques. Une sélection initiale appropriée élimine complètement ces risques.
Tableau 1 : Comparaison des régions opérationnelles
Paramètre opérationnel | Région d"exploitation préférée (POR) | Région d"exploitation autorisée (AOR) |
|---|---|---|
Plage de débit (% du BEP) | 70% à 120% | Défini par le fournisseur (par exemple, 30 % à 130 %) |
Niveaux de vibrations | Minimal; bien dans les limites de l"API | Plus haut; se rapproche des limites maximales de l"API |
Durée de vie des joints et des roulements | Durée de vie maximale prévue | Durée de vie considérablement réduite |
Scénario d"utilisation typique | Fonctionnement quotidien normal et continu | Conditions transitoires, de démarrage ou d"urgence |
Une erreur courante consiste à dimensionner une pompe en fonction de sa capacité future, mais à la faire fonctionner actuellement au débit minimum. Cela oblige l"unité à courir constamment près du bord gauche de l"AOR. Donnez toujours la priorité aux exigences actuelles en matière de service continu. Vous pouvez utiliser des variateurs de fréquence pour gérer en toute sécurité les futures augmentations de capacité.
Toutes les pompes ne fonctionnent pas exactement selon la courbe théorique soumise. L'évaluation des performances de la pompe centrifuge API 610 nécessite de comprendre les écarts acceptables. La norme établit des limites strictes lors des tests en usine. Ces tolérances précises protègent les acheteurs contre la réception d’équipements sous-performants ou surpuissants.
Vous devez valider soigneusement le service coté. Vérifiez comment le fabricant gère les tolérances standard lors des tests. Ceux-ci incluent des pourcentages spécifiques plus ou moins sur le débit, la hauteur et l’efficacité globale. Une roue surdimensionnée peut fournir le débit demandé mais consommer une énergie électrique excessive. La norme autorise de petites tolérances positives sur la tête. Cela signifie que votre pompe peut produire un peu plus de pression que celle demandée.
Ensuite, analysez la tête de vanne fermée. Les ingénieurs l’appellent souvent la tête d’arrêt. Vous devez vous assurer que la hauteur maximale à débit nul ne dépasse pas la pression de conception de votre système. Il doit également rester en toute sécurité dans les limites de sécurité de la tuyauterie. Une pompe dépassant ces seuils peut faire éclater de manière catastrophique les vannes ou les composants de tuyauterie en aval.
La consommation d’énergie exige un examen technique égal. Confirmez que les tolérances des tests ne poussent pas la puissance requise au-delà de la capacité nominale du moteur. Vous devez comparer la consommation de puissance potentielle maximale avec la puissance indiquée sur la plaque signalétique du moteur sélectionné. Assurez-vous toujours que le moteur couvre les besoins de puissance en fin de courbe. Cela évite les déclenchements intempestifs lors d’événements de débit élevé inattendus.
Exigez des exemples de rapports de tests de performances sur des projets antérieurs similaires. Les fournisseurs transparents fournissent facilement des données historiques sur les courbes de test. Ils utilisent ces données pour prouver la cohérence de leur fabrication et leur contrôle qualité. Consultez ces documents pour vérifier qu"ils atteignent de manière fiable les bandes de performances requises sans modifications importantes en usine. Rejetez les vendeurs qui hésitent à partager ces preuves historiques.
La manipulation de fluides volatils proches de leur pression de vapeur présente de sérieux défis techniques. La cavitation reste l’une des principales causes de défaillance mécanique catastrophique dans le traitement chimique. Lorsque la pression localisée descend en dessous de la pression de vapeur, des bulles de vapeur se forment. Ces bulles se déplacent vers des zones de pression plus élevée et s"effondrent violemment. Cet effondrement violent détruit rapidement les roues et induit des vibrations extrêmes.
La hauteur d’aspiration nette positive (NPSHa) disponible dans votre système est essentielle. Elle doit toujours dépasser la hauteur d"aspiration nette positive requise (NPSHr) de la pompe. Vous calculez NPSHa en fonction des niveaux de vos réservoirs, de la pression atmosphérique et du frottement spécifique des tuyaux. Le fabricant détermine le NPSHr strictement au moyen de tests physiques en usine.
Assurez-vous que le fabricant tient compte de la marge recommandée par l"API. Cette marge de sécurité s"élève généralement à 1 mètre ou plus. Cela dépend fortement des propriétés spécifiques du fluide et du niveau d’énergie cinétique. Les produits chimiques très volatils, tels que les hydrocarbures légers, exigent des marges de sécurité encore plus importantes. Une conception sans marge garantit pratiquement une défaillance prématurée.
Évaluez soigneusement la valeur de la vitesse spécifique d’aspiration (Nss). Des nombres Nss excessivement élevés indiquent souvent une fenêtre de fonctionnement stable plus étroite. Ils signalent une plus grande susceptibilité à la recirculation interne des fluides en cas de débits partiels. Cette recirculation interne crée des vibrations basse fréquence dommageables.
Maintenez les valeurs Nss inférieures à 11 000 (unités américaines) pour la plupart des tâches chimiques standard.
Exigez des conceptions d’inducteurs personnalisées si votre système fournit un NPSHa extrêmement faible.
Évitez de vous fier entièrement aux tests d’eau standard pour prédire le comportement de cavitation des hydrocarbures.
Vérifiez à nouveau tous les calculs de perte par frottement de la tuyauterie d"aspiration avant d"approuver la fiche technique.
Le succès hydraulique ne signifie rien si la métallurgie échoue dans des opérations agressives. Vous devez vous assurer que les matériaux choisis résistent dans le temps à une exposition chimique agressive. Une pompe API 610 robuste repose sur une conception mécanique supérieure et une sélection correcte des matériaux.
Faites une référence croisée aux pièces en contact proposées avec les classes de matériaux API 610 trouvées dans l"annexe H. Les classes courantes incluent S-6 (acier au carbone), C-6 (12 % de chrome), A-8 (acier inoxydable austénitique) et D-1 (acier inoxydable duplex). Comparez-les soigneusement à vos exigences spécifiques en matière de corrosivité chimique et de température de fonctionnement. Une inadéquation garantit ici une corrosion rapide, un amincissement des boîtiers et des fuites de fluides dangereuses.

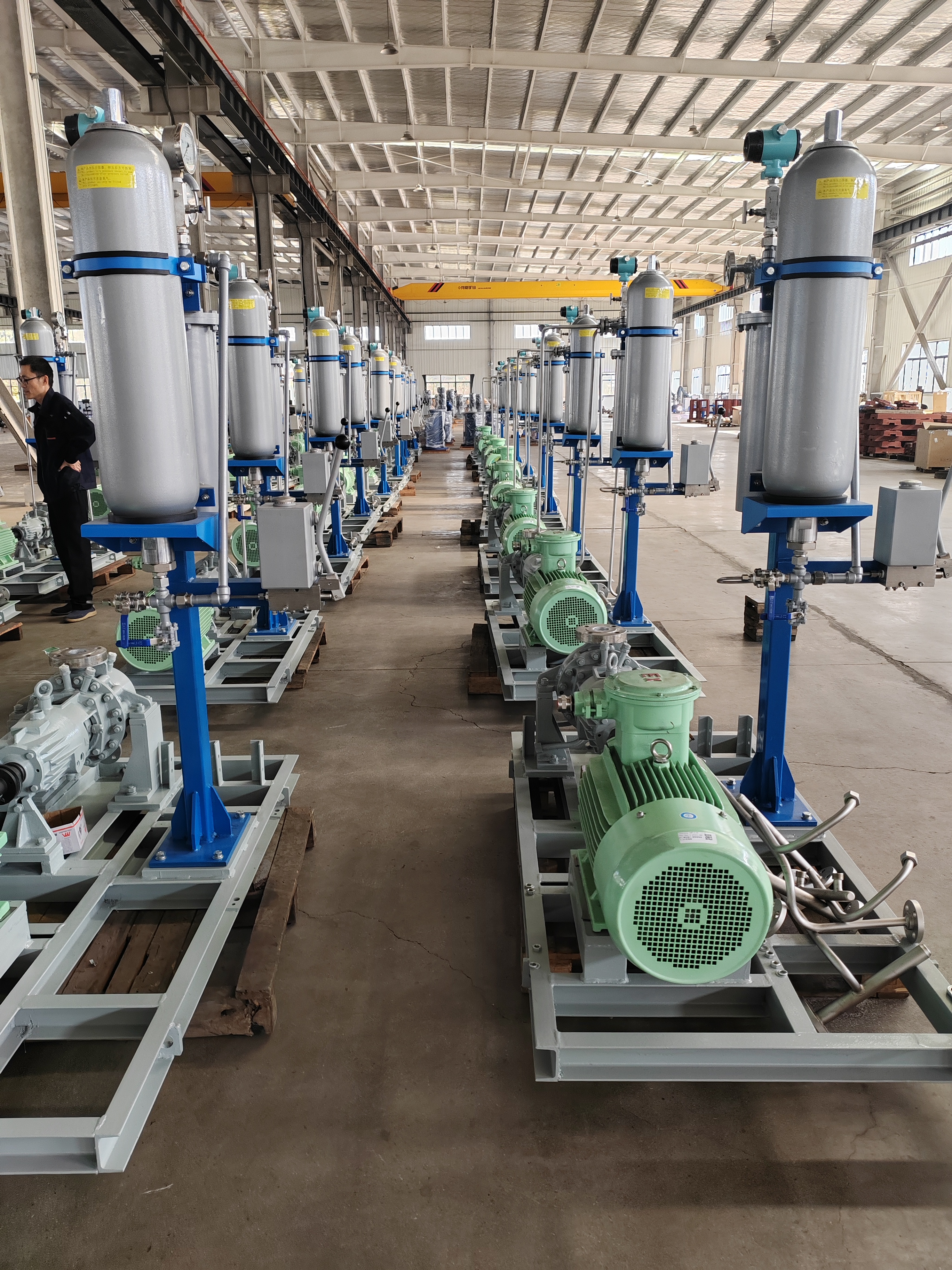

Vérifier la conformité absolue aux normes API 682 pour les dimensions de la chambre d"étanchéité. Vous devez vous assurer qu’il existe un espace physique adéquat pour les plans avancés de tuyauterie de garniture mécanique. Les produits chimiques dangereux nécessitent souvent des dispositions complexes à double joint. Ceux-ci incluent des systèmes comme le Plan 53B ou le Plan 54. Ces systèmes de fluide de barrière nécessitent des dégagements de chambre spécifiques pour fonctionner correctement et dissiper la chaleur.
Examinez attentivement la dynamique du rotor proposée et les limites de vibration. Analysez la portée du roulement et le rapport de rigidité de l"arbre. Les ingénieurs calculent cela comme le rapport L³/D⁴, où L est la portée du roulement et D est le diamètre de l"arbre. Un rapport inférieur indique un arbre plus rigide. Un arbre rigide minimise la déflexion au niveau des faces de la garniture mécanique pendant le fonctionnement. Une déviation minimale empêche les émissions fugitives et prolonge considérablement la durée de vie de la garniture mécanique.
Vous devez également vérifier la conception de la plaque de base. Une plaque de base fragile annule l’excellente dynamique du rotor. Assurez-vous que le fabricant propose une plaque de base fortement nervurée et de construction rigide. Il doit résister à la torsion lors de l’installation et du fonctionnement des canalisations. Une mauvaise rigidité de la plaque de base entraîne directement des problèmes de désalignement chroniques.
La couche d"évaluation finale implique la vérification et l"inspection en usine. Vous devez vérifier comment le fabricant prouvera les performances avant d"autoriser l"expédition. Des tests robustes évitent des modifications coûteuses du site et des démarrages de projets retardés. Cela oblige le vendeur à corriger les défauts de ses installations, pas les vôtres.
Assurez-vous que les tests hydrostatiques standard sont clairement documentés dans la proposition commerciale. Le fabricant doit tester les boîtiers sous pression à 1,5 fois la pression de service maximale autorisée (MAWP). Ils doivent maintenir cette pression pendant au moins 30 minutes. Cette étape critique confirme l’intégrité du boîtier dans des conditions de contraintes extrêmes. Cela garantit que le boîtier ne se brisera pas sous des pics de pression soudains.
Pour les applications critiques, spécifiez un test de performances avec ou sans témoin. Le fabricant doit tester l’unité sur au moins cinq points spécifiques de la courbe de performances. Ces points incluent généralement l"arrêt, le débit stable continu minimum, le point médian, le débit nominal et le débit maximum. Cela confirme le comportement sur toute la plage opérationnelle.
Décidez si votre application nécessite un test de suppression NPSHr. Nous le recommandons fortement pour les systèmes avec un NPSHa exceptionnellement faible. Cela prouve physiquement que l"équipement ne cavite pas dans vos conditions d"aspiration spécifiques. Cela élimine les conjectures théoriques.
Utilisez la logique de présélection suivante lors de l"évaluation des propositions des fournisseurs :
Demandez un plan d’inspection et de test (ITP) détaillé pendant la phase initiale de l’appel d’offres.
Examinez les coûts des éléments de campagne proposés pour les tests de conformité des API standard.
Éliminez les fournisseurs qui facturent des primes excessives pour les tests de validation d’API de base.
Rejeter les propositions manquant de documentation transparente pour leurs processus internes d"AQ/CQ.
Confirmez que le fournisseur dispose de centres de service localisés pour une assistance lors de la mise en service future.
Une stratégie FAT complète offre une tranquillité d’esprit ultime. Il garantit que l’équipement correspond aux spécifications précises convenues dans la fiche technique. Ne faites aucun compromis sur les exigences de test pour économiser des coûts initiaux mineurs. Sauter des tests entraîne souvent des échecs opérationnels désastreux.
L’évaluation des équipements de pompage industriels nécessite de regarder bien au-delà des paramètres de base de débit et de hauteur de charge. Vous devez examiner les régions de fonctionnement préférées, les tolérances de test strictes, la rigidité mécanique et la compatibilité des joints. Les tests de transparence constituent la preuve ultime de la qualité de fabrication. En exigeant dès le départ des preuves rigoureuses, vous protégez votre usine des temps d’arrêt catastrophiques et des risques environnementaux.
Avant d"émettre un bon de commande, demandez aux fournisseurs de soumettre une fiche technique API 610 entièrement remplie. Exigez des courbes de performances proposées qui tracent clairement le NPSHr, la consommation d"énergie maximale et les bandes d"efficacité. Mandatez un plan d’inspection et de test (ITP) détaillé que votre équipe d’ingénierie devra examiner en profondeur. Comparez toutes les soumissions des fournisseurs strictement aux exigences opérationnelles et de sécurité de base de votre site pour garantir une intégration parfaite.
R : L"emplacement de votre point de fonctionnement nominal par rapport au point de meilleur rendement (BEP) de la pompe. L’exploitation en dehors de la région d’exploitation privilégiée entraîne une dégradation mécanique prématurée.
R : API 610 autorise certaines tolérances positives sur la consommation électrique et la tête. Vous devez vous assurer que le moteur sélectionné est dimensionné pour gérer la consommation de puissance maximale autorisée sur toute la courbe utilisable, et pas seulement au point nominal.
R : Oui, mais le coût est généralement prohibitif. Les pompes centrifuges API 610 sont fortement conçues pour les températures extrêmes, les hautes pressions et les produits chimiques dangereux. Pour l’eau standard, les pompes ISO ou ANSI sont généralement plus viables économiquement.
R : Le fabricant doit modifier le système hydraulique (par exemple en rognant la roue ou en polissant la volute) et en effectuant un nouveau test à ses frais jusqu"à ce que la pompe respecte les tolérances acceptables de l"API 610. Votre bon de commande doit clairement stipuler cette condition.
