La manipulation du transfert de produits chimiques industriels implique le déplacement de fluides toxiques, hautement corrosifs ou volatils. Une panne d'équipement dans ces environnements exigeants déclenche des temps d'arrêt catastrophiques. Cela crée également de graves risques environnementaux et des incidents de sécurité critiques. Les pompes standard ANSI ou ISO gèrent parfaitement les applications légères. Cependant, les applications chimiques sévères exigent une intégrité structurelle robuste. Vous ne pouvez pas risquer de fissurer le boîtier sous pression. Vous ne pouvez pas non plus risquer une éruption soudaine des garnitures mécaniques. Faire le bon choix protège le personnel de l’usine. Il garantit également une continuité opérationnelle constante. Cet article fournit aux ingénieurs d'usine et aux équipes d'approvisionnement un cadre fondé sur des preuves pour la sélection des pompes centrifuges API 610 . Nous vous guidons pour adapter les équipements directement aux réalités hydrauliques spécifiques. Vous apprendrez à équilibrer la compatibilité métallurgique et le strict respect de la sécurité. Notre objectif est de vous aider à spécifier la pompe exacte requise. Vous obtiendrez une fiabilité maximale sans gonfler inutilement vos dépenses en capital.
La sélection d"une pompe centrifuge API 610 nécessite de faire correspondre la désignation spécifique de la pompe (OH, BB, VS) à la pression, à l"encombrement et à la dynamique des fluides du système.
La métallurgie doit être évaluée par rapport à la composition chimique exacte, à la température et à l"abrasivité du fluide de procédé, en utilisant les classes de matériaux API standard (par exemple, A-8, D-1).
Une pompe de traitement chimique conforme doit s"intégrer parfaitement à un système de garniture mécanique API 682 pour atténuer les émissions fugitives dans les applications toxiques.
Évaluer le coût total de possession (TCO) signifie regarder au-delà du CAPEX initial pour prendre en compte le MTBF (Mean Time Between Failures), l"efficacité hydraulique au meilleur point d"efficacité (BEP) et l"accessibilité de la maintenance.
Les pompes de traitement chimique standard représentent généralement un investissement initial inférieur. Les modèles construits selon les normes ANSI B73.1 ou ISO 2858 fonctionnent admirablement pour le transfert d'eau basique ou de produits chimiques doux. Cependant, ils subissent fréquemment des défaillances prématurées de leur boîtier ou de leurs roulements dans des environnements à haute pression. Les températures extrêmes déforment également leurs boîtiers standard montés sur pieds. Les ingénieurs d’usine doivent reconnaître des seuils opérationnels spécifiques. Ces seuils dictent la nécessité immédiate d'une pompe API 610.
Envisagez de mettre à niveau votre équipement lorsque vous rencontrez les conditions opérationnelles suivantes :
Les températures de fonctionnement dépassent 300°F (150°C). À ce stade, la dilatation thermique devient une menace structurelle critique.
Les pressions d"aspiration dépassent constamment 75 PSIG. Une pression d"aspiration élevée nécessite des boîtiers à parois épaisses pour éviter toute déformation.
Les fluides de traitement présentent une densité spécifique élevée ou une inflammabilité extrême.
L"application implique une toxicité extrême nécessitant des garanties absolues de zéro fuite pour la sécurité du personnel.
Le respect de ces critères garantit une installation très réussie. Une sélection optimisée maximise le temps moyen entre pannes (MTBF) de votre équipement. Vous maintenez facilement la conformité réglementaire concernant les émissions fugitives. Des organisations comme l"EPA et l"OSHA surveillent strictement ces émissions. Enfin, la construction plus lourde maintient des performances hydrauliques constantes sous différentes hauteurs de système.
Le dimensionnement hydraulique nécessite une précision absolue lors de la phase d’ingénierie. Vous devez calculer la hauteur d"aspiration nette positive disponible (NPSHa). Comparez ce chiffre à la hauteur manométrique requise de la pompe (NPSHr). Nous recommandons fortement de maintenir une marge de fonctionnement sûre d"au moins 3 pieds. Cette marge empêche la cavitation destructrice lors du transfert de produits chimiques volatils. La cavitation pique physiquement le métal de la turbine. Cela induit également de fortes vibrations à travers l’ensemble rotatif.
Ensuite, évaluez soigneusement le meilleur point d’efficacité (BEP). Examinez les courbes de performances fournies par le fournisseur. La pompe que vous avez choisie doit fonctionner de manière cohérente dans sa région de fonctionnement préférée. Cette région s"étend généralement de 70 % à 120 % du BEP. Opérer ici minimise la poussée radiale destructrice. Il prolonge la durée de vie des roulements et réduit les vibrations globales de l"équipement.
La métallurgie dicte à la fois la sécurité et la longévité des équipements. Vous devez faire correspondre les classes de matériaux API à l"agressivité des fluides. Évitez de sur-spécifier aveuglément la métallurgie. Demander des alliages exotiques pour un acide doux gonfle inutilement les coûts d’investissement. Cela prolonge également les délais de livraison en usine. À l’inverse, des matériaux sous-spécifiés risquent une dégradation rapide du boîtier et des fuites chimiques catastrophiques.
Tableau : Classes de matériaux API courantes pour le transfert de produits chimiques
Classe de matériaux API | Composition du matériau primaire | Application chimique typique |
|---|---|---|
S-1 | Acier au carbone | Hydrocarbures non corrosifs et solvants industriels basiques. |
A-8 | Acier inoxydable 316 | Produits chimiques corrosifs standards et acides organiques. |
J-1 / J-2 | Duplex / Super Duplex | Environnements riches en chlorures et acides chauds très agressifs. |
La robustesse structurelle garantit la sécurité opérationnelle à long terme. Évaluez l’épaisseur du boîtier et les limites de charge admissibles des buses. Les normes API imposent des minimums rigoureux pour ces dimensions. Par exemple, la conception doit garantir une durée de vie du roulement L10h comprise entre 40 000 et 50 000 heures. Cette exigence exacte dépend de l"architecture spécifique de la pompe. Les boîtiers de roulement robustes empêchent la déflexion de l"arbre lors de perturbations soudaines du processus.
Les pompes en suspension (OH) gèrent parfaitement le transfert chimique continu général. Ils conviennent extrêmement bien aux pressions modérées du système. La conception OH2 comprend un boîtier soutenu par la ligne centrale. Il constitue le cheval de bataille de l’industrie pour le transfert de produits chimiques à haute température. Les pompes à pied standard se dilatent vers le haut pendant le chauffage. Ce mouvement provoque un grave désalignement de l’arbre. Le montage sur l"axe central empêche la dilatation thermique de détruire l"accouplement d"arbre.
Les pompes Between Bearing (BB) servent des systèmes de processus très exigeants. Ils excellent dans le transfert chimique à haut débit ou haute pression. Les ingénieurs les spécifient souvent pour les stations de surpression de pipelines ou l"alimentation des réacteurs à haute pression. La conception BB2 utilise un boîtier divisé radialement. Les conceptions à division radiale offrent une sécurité supérieure pour les fluides volatils. Les boîtiers fendus axialement ont tendance à fuir le long de la ligne de division horizontale sous une pression interne extrême.
Les pompes à suspension verticale (VS) gèrent efficacement les tâches de transfert de puisard. Ils fonctionnent parfaitement pour les opérations de déchargement de réservoirs souterrains. Vous devez les spécifier pour les applications confrontées à un NPSHa extrêmement limité. Les roues sont immergées directement dans le fluide. La pompe à arbre linéaire VS4 nécessite une évaluation technique minutieuse. Vous devez examiner attentivement la méthode de lubrification des roulements de colonne. Les produits chimiques abrasifs ou non lubrifiants détruisent rapidement les roulements de colonne standard. Vous aurez peut-être besoin d’un système de chasse d’eau externe.
Une pompe industrielle est aussi sûre que sa garniture mécanique. La garniture tressée standard échoue rapidement lors d'un transfert de produits chimiques dangereux. Les joints simples de base s'avèrent également inadaptés aux fluides dangereux. Une pompe de traitement chimique conforme doit s’intégrer parfaitement à un système d’étanchéité technique. Nous suivons les normes API 682 pour atténuer complètement les émissions fugitives.
La sélection de la bonne disposition de joints nécessite une analyse des risques spécifiques liés aux fluides :
Disposition 1 : Les joints simples fonctionnent parfaitement pour les liquides non dangereux. Ils manipulent des fluides peu volatils de manière sûre et économique.
Disposition 2 : Des joints doubles non pressurisés assurent un confinement secondaire vital. Nous les précisons régulièrement pour les fluides moyennement toxiques.
Disposition 3 : Les doubles joints sous pression garantissent une fuite absolue vers l’atmosphère. Vous devez les utiliser pour les composés organiques hautement dangereux, mortels ou volatils (COV).

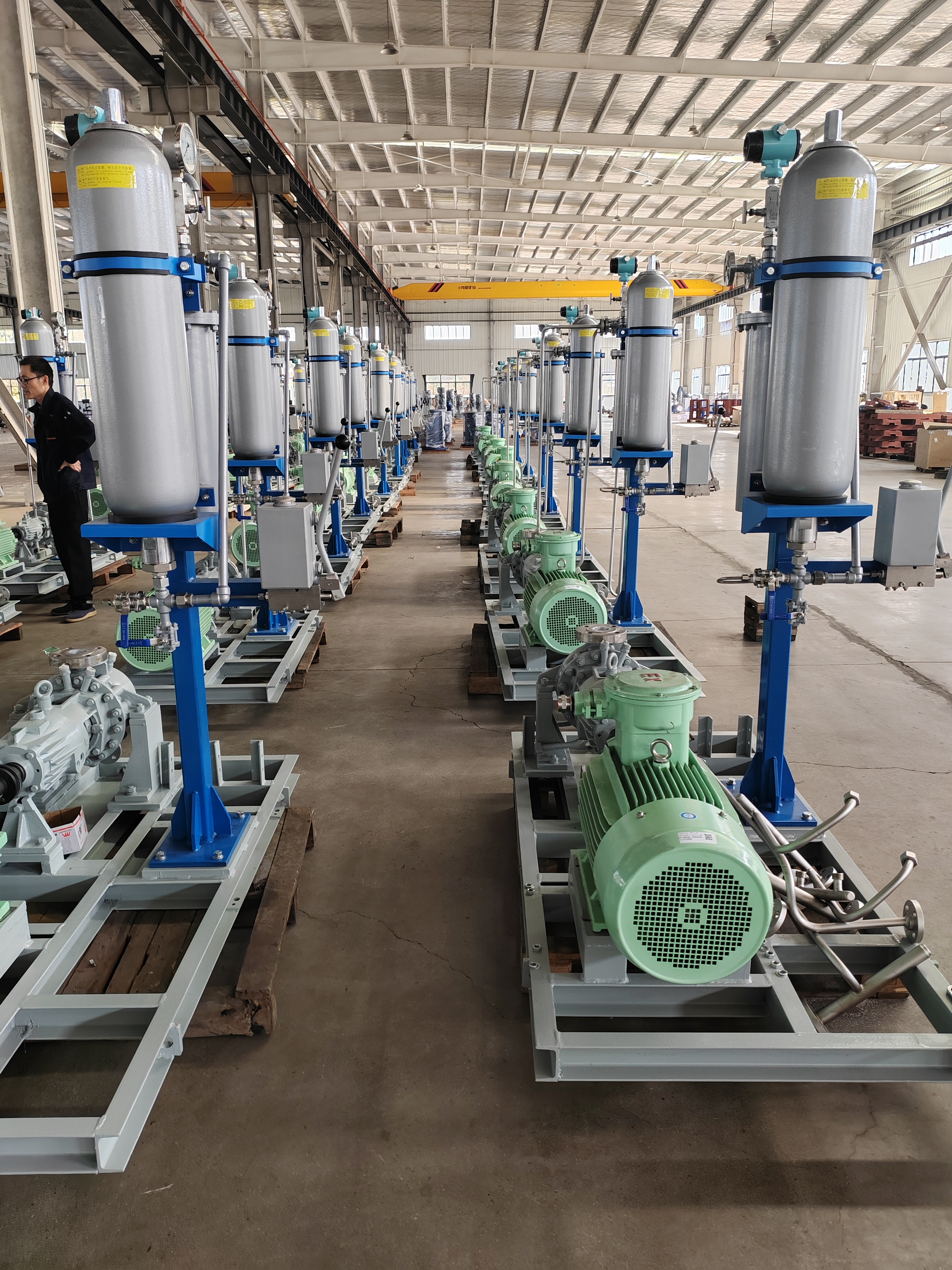

Les plans de rinçage des joints garantissent que les faces internes des joints restent lubrifiées. Ils refroidissent également l’environnement interne de la cavité du joint. Vous devez sélectionner les plans de vidage d"API appropriés pour votre processus spécifique. Le plan 11 utilise une simple dérivation interne du refoulement de la pompe. Le plan 53A utilise un réservoir de fluide de barrière sous pression. Le Plan 54 utilise un système de lubrification externe sous pression. Tenez compte des coûts d’utilité de ces fluides de barrière dans votre évaluation initiale du site.
L"évaluation de la crédibilité des fournisseurs constitue votre tâche d"approvisionnement la plus critique. Recherchez des données de tests empiriques avant de signer un bon de commande. Le fournisseur effectue-t-il des tests complets de performances API 610 en interne ? Effectuent-ils des tests NPSH certifiés avant d’expédier l’équipement ? Des fabricants réputés prouvent leurs prétentions hydrauliques grâce à des tests d"acceptation rigoureux en usine.
Vous devez également examiner la chaîne d’approvisionnement en moulage. Les pièces moulées en métal de qualité inférieure contiennent une porosité cachée. Cette porosité provoque des défaillances soudaines du boîtier sous une pression élevée du système. Assurez-vous que toutes les pièces moulées proviennent de fonderies industrielles certifiées. Le fournisseur doit fournir des rapports d"essais de matériaux (MTR) vérifiables pour chaque composant majeur contenant une pression.
La présélection des fabricants nécessite une logique structurée et objective. Nous recommandons d’élaborer une matrice de décision pondérée. Cette approche supprime les préjugés émotionnels de l’ensemble du processus d’approvisionnement. Pensez à donner la priorité à l’ajustement hydraulique à 40 % de la note totale. Attribuez 40 % supplémentaires à la compatibilité des matériaux et à la sécurité. Consacrez les 20 % restants au support des fournisseurs et aux délais de livraison en usine. Un fournisseur solide fournit une assistance localisée étendue lors de la mise en service de l’usine.
La sélection de la bonne pompe centrifuge chimique API 610 nécessite un équilibre technique. Vous devez mettre en balance les réalités hydrauliques de base et les normes de sécurité strictes. La normalisation des classes de matériaux appropriées protège votre empreinte opérationnelle. Des dispositions appropriées en matière de garniture mécanique empêchent les émissions atmosphériques dangereuses et protègent le personnel de l"usine.
Nous vous déconseillons fortement de vous fier uniquement aux logiciels de dimensionnement généralisés des fournisseurs. Ces programmes automatisés négligent souvent des nuances critiques spécifiques au site. Croisez toutes les courbes de pompe proposées en interne. Passez en revue les classes de matériaux et les plans de rinçage des joints avec vos ingénieurs de procédés. Analysez toujours les données de défaillance historiques provenant d’applications d’usine similaires.
Passez à l’action en compilant dès aujourd’hui une fiche technique API 610 complète. Incluez les propriétés exactes des fluides, les cycles de service précis et les conditions spécifiques du site. Remplissez soigneusement ce document avant de lancer les demandes de prix. En fournissant des données détaillées, vous garantissez que les fabricants présélectionnés citent l"équipement exact dont vous avez réellement besoin.
R : Les délais de livraison varient généralement de 24 à 52 semaines. Le délai exact dépend fortement de la classe de matériaux choisie. Les modèles standards en fonte ou en acier au carbone arrivent plus rapidement. Les alliages exotiques comme l"acier inoxydable super duplex nécessitent un moulage complexe et des temps de refroidissement prolongés. Les exigences strictes en matière de tests internes ajoutent également plusieurs semaines au calendrier de livraison final.
R : Les dépenses d’investissement initiales sont généralement deux à quatre fois plus élevées. Cette prime permet de payer des parois de boîtier plus lourdes et des blocs de montage centraux. Il couvre également un contrôle qualité rigoureux et des tests de performance obligatoires. Cependant, cette prime initiale est rapidement compensée par une fiabilité nettement supérieure et un temps moyen plus long entre les pannes dans les applications chimiques sévères.
R : Oui, vous pouvez coupler avec succès ces pompes avec des VFD. Cependant, les ingénieurs doivent évaluer soigneusement le système pour déterminer les contraintes minimales de débit continu et sûr. Le fonctionnement à des vitesses extrêmement basses réduit la lubrification vitale des roulements. Cela risque également d’entraîner une élévation dangereuse de la température du fluide à l’intérieur du boîtier. Vous devez également analyser l’ensemble de l’ensemble rotatif pour détecter d’éventuels problèmes de vibrations de torsion.
R : Il ne s’agit pas d’une loi statutaire appliquée par les gouvernements. Il s’agit plutôt d’une bonne pratique industrielle reconnue à l’échelle mondiale. De nombreuses usines de traitement chimique en font un mandat interne à l’entreprise. Ils nécessitent une conformité pour garantir une fiabilité absolue dans les environnements dangereux. L"adhésion à la norme satisfait également les assureurs qui évaluent les risques liés aux installations industrielles à haut risque.
