Le choix d’un agitateur industriel est rarement une décision plug-and-play. Un sous-dimensionnement entraîne une défaillance du produit et des zones mortes frustrantes dans votre réservoir. Un surdimensionnement gaspille énormément d’énergie et risque de détruire des lots sensibles en raison d’un cisaillement mécanique excessif. Les ingénieurs de procédés et les directeurs d’usine sont quotidiennement confrontés à un défi hautement technique. Vous devez aligner une dynamique des fluides complexe sur des contraintes mécaniques rigides. Une seule erreur de calcul peut ruiner toute une production.
Vous avez besoin d’une méthode fiable et robuste pour évaluer correctement l’équipement de mélange avant l’installation. Ce guide fournit un cadre fondé sur des preuves pour évaluer vos options, traduisant les exigences strictes des processus en spécifications d"équipement hautement fiables. Nous vous montrerons exactement comment la rhéologie des fluides dicte la géométrie de la roue. Vous apprendrez également à naviguer efficacement dans les normes de conformité et à évaluer les partenaires d"équipement potentiels sans approximations.
Les ingénieurs sont souvent témoins de pannes d"équipement lorsqu"ils s"attendent à ce qu"un mélangeur exécute des tâches en dehors de sa portée de conception initiale. Vous devez identifier l’opération dominante de l’unité avant d’analyser tout catalogue mécanique. Chaque processus chimique comporte un objectif principal. L’identification de cet objectif détermine tous les choix d’ingénierie ultérieurs.
Votre candidature appartiendra généralement à l’une des quatre catégories distinctes. Chacun nécessite une approche fondamentalement différente de la mécanique des fluides.
Une fois que vous avez défini l’objectif, vous devez établir une mesure de réussite claire. Définissez le « temps de mélange » acceptable requis pour votre opération spécifique. Déterminez le « degré d’uniformité » exact nécessaire à la libération des lots. Sans critères de réussite quantifiés, vous ne pouvez pas valider votre sélection finale d’équipement.
Des données précises sur les fluides évitent une panne prématurée de l’équipement. S"appuyer sur des estimations ou des moyennes supposées garantit de mauvaises performances. Vous devez collecter des données de rhéologie et de géométrie très précises. Cela constitue la trinité fondamentale en matière de dimensionnement.
La viscosité agit comme la principale force de résistance lors du mélange. Vous mesurez la viscosité en centipoise (cP). Vous devez clairement différencier les fluides newtoniens et non newtoniens. Les fluides newtoniens maintiennent une viscosité constante quelle que soit la vitesse de mélange. Les fluides non newtoniens changent de viscosité lorsqu"ils sont soumis à un cisaillement mécanique. Certains liquides se fluidifient au fur et à mesure que vous les mélangez. D"autres s"épaississent rapidement et surchargent le moteur.
Les fluides à haute viscosité nécessitent par nature des diamètres de roue plus grands. Ils exigent également des vitesses de fonctionnement nettement inférieures pour éviter les brûlures localisées. La gravité spécifique (SG) constitue une autre mesure critique. SG a un impact direct sur le dimensionnement de la puissance du moteur. Il détermine également vos exigences de base en matière de couple d’arbre. Le pompage de boues denses nécessite un couple énorme par rapport au mélange d’eau ordinaire.
Directives de dimensionnement de la viscosité des fluides
| Plage de viscosité (cP) | Caractéristiques du fluide | Vitesse de turbine requise |
|---|---|---|
| 1 à 500 cP | Aqueux, très fluide | Haute vitesse (entraînement direct adapté) |
| 500 - 5 000 cP | Résistance perceptible semblable à un sirop | Vitesse moyenne (rapport réduit) |
| 5 000 - 50 000 CP | Pâtes épaisses, mouvement lent | Faible vitesse (grand diamètre requis) |
| > 50 000 CP | Extrêmement dense, presque solide | Vitesse ultra-basse (balayages rapprochés) |
Les dimensions de votre réservoir influencent directement les schémas d’écoulement. Le rapport hauteur du liquide/diamètre du réservoir (Z/T) dicte le nombre de turbines. Un rapport AZ/T autour de 1,0 nécessite généralement une seule roue. Les réservoirs plus grands nécessitent généralement plusieurs roues montées le long de l"arbre. Cela empêche la formation de zones de mélange séparées.
Les chicanes restent absolument indispensables pour les mitigeurs centraux. Les réservoirs cylindriques sans chicane conduisent à une rotation inefficace des corps solides. La masse fluide entière tourbillonne simplement en cercle. Tournoyer, ce n’est pas mélanger. Le tourbillon crée un vortex central profond. Ce vortex aspire l’air indésirable et provoque de fortes vibrations de l’arbre. Les chicanes perturbent ce mouvement tourbillonnant. Ils convertissent l’énergie de rotation en courants de mélange verticaux.
Vous devez faire correspondre le mécanisme physique de la turbine aux données exactes collectées lors de votre évaluation rhéologique. Des géométries de roue incorrectes gaspillent de l’énergie et endommagent les structures chimiques sensibles.
Les turbines génèrent des modèles de débit spécifiques. Vous devez faire correspondre ces modèles au fonctionnement de votre unité principale.
Tableau de comparaison des applications de turbine
| Type de turbine | Modèle de débit | Meilleure correspondance de processus | Efficacité énergétique |
|---|---|---|---|
| Hydrofoil | Axial (vers le bas) | Mélange rapide, suspension à faible cisaillement | Excellent |
| Turbine à pales inclinées | Axial / Mixte | Mélange général, mélange visqueux | Modéré |
| Turbine Rushton | Radial (vers l"extérieur) | Dispersion de gaz, rupture par cisaillement élevé | Faible (nécessite des HP élevés) |
| Ancre / Hélice | Dégagement rapproché | Viscosité ultra élevée, grattage des parois | Spécifique à l"application |
Les configurations de montage jouent également un rôle essentiel. Les modèles d’entrée de gamme restent standards et très polyvalents. Les mélangeurs à entrée latérale fonctionnent mieux pour les réservoirs de stockage en vrac massifs où l"accès par le haut s"avère impossible. Les mélangeurs à entrée par le bas sont fréquemment utilisés dans des applications pharmaceutiques sanitaires. Ils s"intègrent facilement aux systèmes d"entraînement magnétiques avancés.
Les calculs théoriques de mélange se heurtent souvent aux réalités physiques des installations. Vous devez combler cette lacune en vous concentrant sur une ingénierie mécanique robuste. Une roue parfaitement dimensionnée échoue toujours si l"arbre se plie sous la charge.
Les ingénieurs doivent calculer avec précision la déflexion de l’arbre et la vitesse critique. L'arbre agit comme un pendule. Il doit fonctionner en toute sécurité en dessous de sa fréquence critique naturelle. Faire fonctionner un mélangeur à sa vitesse critique ou à proximité de celle-ci provoque des vibrations catastrophiques. Cela détruit les roulements et brise les garnitures mécaniques. L’établissement dès le départ strictes pour l’agitateur de spécifications évite ces harmoniques physiques destructrices.

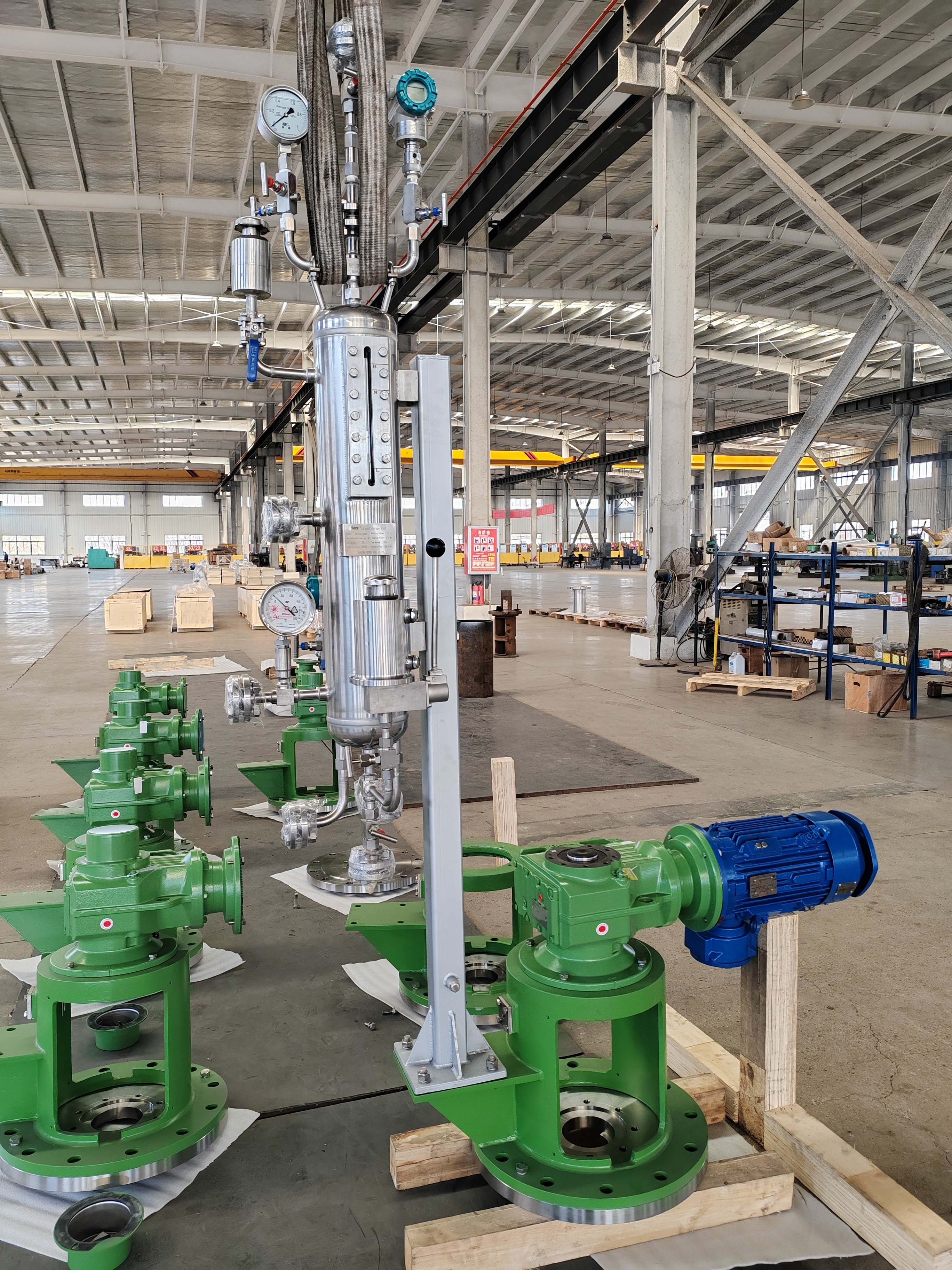

La technologie d"étanchéité protège votre produit et votre personnel. Les joints à lèvres standard gèrent facilement les tâches de mélange atmosphérique à faible risque. Les garnitures mécaniques contiennent en toute sécurité des réservoirs sous pression ou sous vide. Les entraînements magnétiques éliminent entièrement la pénétration de l’arbre. Cela offre la garantie ultime d’absence de fuite requise par les salles blanches pharmaceutiques strictes.
Les qualités des matériaux déterminent votre résistance chimique à long terme. La plupart des applications industrielles se standardisent sur l"acier inoxydable 316L. Les environnements très corrosifs nécessitent fréquemment des alliages exotiques comme l"Hastelloy ou le titane. Vous devez également spécifier les valeurs Ra de l"état de surface. Les surfaces lisses et polies empêchent l"adhésion bactérienne et simplifient les cycles de nettoyage.
Les environnements chimiques volatils présentent de graves risques pour la sécurité. Vous devez utiliser des moteurs antidéflagrants et un câblage spécialisé. Les certifications ATEX ou NEC sont des références non négociables pour ces applications. L’approvisionnement conformes en agitateurs chimiques industriels protège votre installation contre les inflammations catastrophiques de vapeurs.
Naviguer sur le marché des équipements nécessite une approche stratégique. Vous devez séparer les véritables partenaires d’ingénierie consultative des vendeurs de catalogues génériques. Un partenaire d’ingénierie protège votre processus. Un vendeur sur catalogue expédie simplement une boîte.
L"évaluation des partenaires potentiels devient simple lorsque vous surveillez leur comportement en matière d"ingénierie. Surveillez attentivement ces indicateurs spécifiques.
Votre prochaine étape consiste à rédiger une demande de devis (RFQ) standardisée. Vous devez inclure les propriétés précises du fluide, les dessins dimensionnels du réservoir et les temps de mélange souhaités. Envoyez ce dossier complet à un fournisseur d'agitateurs agréé . Cette approche standardisée vous permet de comparer différents fournisseurs strictement de manière comparable. Il révèle immédiatement les lacunes techniques des propositions mal conçues.
Choisir le bon agitateur est fondamentalement un exercice d’équilibre. Vous devez équilibrer la dynamique des fluides complexe et l’intégrité mécanique rigide. La viscosité et les modèles d'écoulement dictent la géométrie initiale. Les limites de couple et la déflexion de l'arbre dictent la construction mécanique finale.
Vous ne devez jamais surestimer la puissance simplement pour compenser une conception de turbine mal choisie. La force brute résout rarement les problèmes de mélange. Cela crée généralement des dommages par cisaillement et une chaleur excessive. Fiez-vous plutôt à des géométries optimisées et à des données rhéologiques précises.
Agissez dès aujourd’hui en auditant vos processus de mélange actuels. Documentez vos temps de lots exacts et vos mesures d’uniformité. Collectez des données récentes et précises sur la viscosité des fluides directement depuis votre laboratoire. Enfin, consultez une équipe d’ingénieurs spécialisés pour vérifier la prochaine taille d’équipement personnalisé. Un mélangeur de taille scientifique garantit une qualité de produit constante et un fonctionnement quotidien fiable.
R : Une turbine à pales inclinées produit un cisaillement plus élevé et un modèle d’écoulement mixte. Cela fonctionne bien pour les mélanges à viscosité moyenne. Un hydroptère produit un écoulement axial très efficace, strictement descendant, avec un très faible cisaillement. Les hydroptères offrent la même capacité de pompage qu’une pale inclinée mais consomment beaucoup moins d’énergie.
R : Les ingénieurs utilisent des règles de mise à l"échelle spécifiques en fonction de l"objectif du processus. Nous maintenons une vitesse de pointe constante pour les applications sensibles au cisaillement. Nous maintenons un couple constant par unité de volume pour les tâches de mélange difficiles. Préserver la similarité géométrique entre le bécher de laboratoire et le récipient de production reste crucial.
R : Les vibrations de l"arbre indiquent généralement un fonctionnement trop proche de la fréquence de vitesse critique. Cela peut également résulter d"arbres pliés, de roues déséquilibrées ou du fonctionnement de l"équipement alors que le niveau de liquide traverse les aubes de la roue pendant les phases de remplissage ou de vidange.
R : Vous avez généralement besoin de déflecteurs pour les mélangeurs montés au centre dans les réservoirs cylindriques afin d"éviter les tourbillons. Il existe cependant des exceptions. Vous omettez généralement les chicanes lorsque vous mélangez des fluides à très haute viscosité. Les réservoirs carrés ou rectangulaires agissent également comme des chicanes naturelles, éliminant ainsi le besoin de modifications des parois internes.
