Les tâches liées aux processus comportent des enjeux incroyablement élevés pour les installations industrielles. Une panne d’équipement dans le traitement des hydrocarbures ou des produits chimiques lourds entraîne des temps d’arrêt inacceptables. Cela crée de graves risques pour la sécurité et des responsabilités environnementales massives. Vous ne pouvez tout simplement pas vous permettre de faire des erreurs de calcul dans ces environnements critiques. Le dimensionnement d’une pompe API 610 va bien au-delà des ajustements hydrauliques de base. Cela nécessite un équilibre entre la flexibilité opérationnelle et le strict respect des exigences mécaniques et métallurgiques de l"API 610 (ISO 13709).
Nous avons rédigé ce guide pour fournir aux ingénieurs de procédés et aux équipes d"approvisionnement un cadre définitif. Vous apprendrez étape par étape comment spécifier, dimensionner et évaluer les pompes de procédé API 610. Notre approche élimine les incertitudes et construit une base solide pour votre stratégie d’approvisionnement. À la fin, vous saurez exactement comment garantir une fiabilité à long terme et une conformité stricte pour vos applications industrielles les plus exigeantes.
Des données initiales inexactes créent un effet domino. Ces premières erreurs s’aggravent rapidement lors de la sélection de la pompe. Ils entraînent un fonctionnement hors conception, une maintenance excessive, voire une défaillance mécanique catastrophique. Un processus de dimensionnement solide commence toujours par la définition du problème commercial exact. Vous devez capturer la réalité, pas seulement les idéaux théoriques. Les ingénieurs s"appuient souvent sur un seul point de conception. Cette approche ignore les fluctuations du processus et, en fin de compte, nuit à la fiabilité.
Les fluides se comportent différemment selon des conditions thermiques variables. Vous devez cartographier minutieusement ces variations. Standardisez votre fiche technique en utilisant des mesures précises dans tous les extrêmes de fonctionnement.
Vous devez cartographier avec précision les pertes de charge statiques et dynamiques. Cartographiez-les sur toute la plage opérationnelle prévue. Ne vous contentez pas de tracer le seul point évalué. Les vannes de contrôle régulent le débit, modifiant ainsi la courbe du système de manière dynamique. Les crépines se bouchent avec le temps, augmentant les pertes par frottement. Un dimensionnement approprié de la pompe API 610 tient compte de ces réalités. Vous avez besoin d’une courbe de résistance complète du système. Il montre exactement où la courbe de performances de la pompe croise les exigences réelles de votre processus. Cette intersection dicte l’efficacité réelle.
La sélection hydraulique sépare une pompe fiable d"un cauchemar de maintenance. Les tâches de processus exigent de la stabilité. Vous obtenez la stabilité en gardant la pompe dans sa zone de fonctionnement préférée.
Les directives API 610 recommandent fortement d"opérer entre 80 % et 110 % du BEP. Un fonctionnement trop à gauche du BEP provoque une recirculation du flux interne. Cette recirculation génère une poussée radiale élevée, déviant fortement l"arbre. La déflexion de l’arbre détruit les garnitures mécaniques et les roulements. À l’inverse, fonctionner trop à droite du BEP augmente considérablement la vitesse du fluide. Cela entraîne un écoulement étranglé, des vibrations sévères et des risques immédiats de cavitation. Vous devez sélectionner un profil de roue qui s"aligne étroitement sur votre flux de processus normal.
Graphique 1 : Zones opérationnelles et risques mécaniques associés
| Débit | de la zone de fonctionnement par rapport | aux risques mécaniques primaires du BEP | Recommandation API 610 |
|---|---|---|---|
| À gauche du BEP | En dessous de 70 % | Recirculation d"aspiration, poussée radiale élevée, rupture prématurée des joints | Évitez le fonctionnement continu |
| Région d"exploitation préférée | 80% à 110% | Vibrations minimales, rigidité de l"arbre optimale, durée de vie des roulements la plus longue | Zone cible pour le service normal |
| Droit du BEP | Au-dessus de 110 % | Cavitation, vibrations élevées, NPSHr dépassant NPSHa | Restreindre l"utilisation |
La coordination nette de la tête d"aspiration empêche le liquide de bouillir à l"intérieur de l"œil de la turbine. Les pratiques standard de l"industrie imposent de maintenir une marge de sécurité entre NPSHa et NPSHr (obligatoire). Nous exigeons généralement une marge minimale de 1 mètre. Vous pouvez également utiliser un rapport de 1,1 à 1,5 en fonction de la volatilité du fluide et de la densité énergétique de la pompe. Les pompes à haute énergie exigent des marges plus importantes. Ne pas garantir cette marge garantit la cavitation. La cavitation érode rapidement les aubes de la turbine et compromet les performances hydrauliques.
Les exigences du processus fluctuent. Vous devez protéger la pompe dans des conditions de faible demande en établissant des limites minimales de débit sûr continu. Il existe deux types distincts de MCSF :
Le MCSF stable est presque toujours supérieur au MCSF thermique. Évitez de surdimensionner votre pompe. Des pompes surdimensionnées fonctionnent de manière chronique à proximité du MCSF. Cela vous oblige à installer des lignes de dérivation, ce qui complique le système et gaspille de l"énergie.
Vous ne pouvez pas résoudre tous les problèmes de processus à l’aide d’une pompe suspendue standard. L"alignement de la structure physique de la pompe sur la gravité du processus garantit la longévité mécanique. L"API 610 classe les pompes en familles structurelles spécifiques.
Les pompes OH2 sont dotées d"un boîtier monté sur l"axe central et d"une roue en porte-à-faux à un étage. Ils représentent les bêtes de somme de l’industrie du raffinage. Ils gèrent parfaitement les tâches de processus standard. Les unités OH2 acceptent des pressions modérées et des températures typiques jusqu"à 400°C. Ils offrent un excellent équilibre entre fiabilité et encombrement gérable. Les unités OH3 offrent une configuration verticale en ligne. Choisissez OH3 lorsque les contraintes d’encombrement imposent la disposition des canalisations. Gardez à l’esprit que les conceptions en porte-à-faux ont des limites en matière de déflexion de l’arbre sous de lourdes charges.
Les transferts à haute énergie, haute pression ou températures extrêmes nécessitent des pompes entre roulements (BB). Les pompes BB2 utilisent des boîtiers à fente radiale à un ou deux étages. Ils gèrent en toute sécurité les applications agressives d’huile chaude. Lorsque la dynamique du rotor exige des configurations à plusieurs étages pour des augmentations de pression massives, les pompes BB3 (à division axiale) ou BB5 (à corps cylindrique) deviennent obligatoires. La conception de l"arbre à support simple des pompes BB réduit considérablement la déflexion de l"arbre. Cette rigidité structurelle protège les roulements lors de perturbations transitoires du processus.
Les applications de puisard ou les systèmes souffrant d"un NPSHa extrêmement faible nécessitent des pompes suspendues verticalement. Les unités VS4 fonctionnent bien dans les puisards ouverts. Les unités VS6 utilisent une approche multi-étapes « en conserve ». La boîte abaisse essentiellement la turbine du premier étage en dessous du niveau du sol. Cela augmente artificiellement la hauteur d’aspiration statique, résolvant ainsi les graves carences en NPSHa. Nous évaluons fortement la longueur du canon et la résonance de la colonne lors de la spécification des configurations VS6 afin d"éviter les vibrations structurelles.
La sélection hydraulique ne représente que la moitié de la bataille. L"intégration de la pompe dans l"installation physique introduit des risques mécaniques complexes. Négliger ces facteurs de mise en œuvre annule la fiabilité opérationnelle.
La tuyauterie de procédé se dilate et se contracte en raison des changements thermiques. Ces mouvements thermiques transfèrent d"immenses forces et moments directement sur les buses de la pompe. Le corps de pompe que vous avez sélectionné doit résister à ces charges de buse sans se déformer. La déformation du boîtier provoque un frottement interne et une défaillance mécanique immédiate. Nous recommandons fortement d"intégrer un logiciel de sélection de pompes aux outils d"analyse des contraintes de tuyauterie tels que CAESAR II. Cette coordination numérique garantit que les ingénieurs en tuyauterie acheminent correctement les lignes afin d"éviter des contraintes excessives sur le tubage.

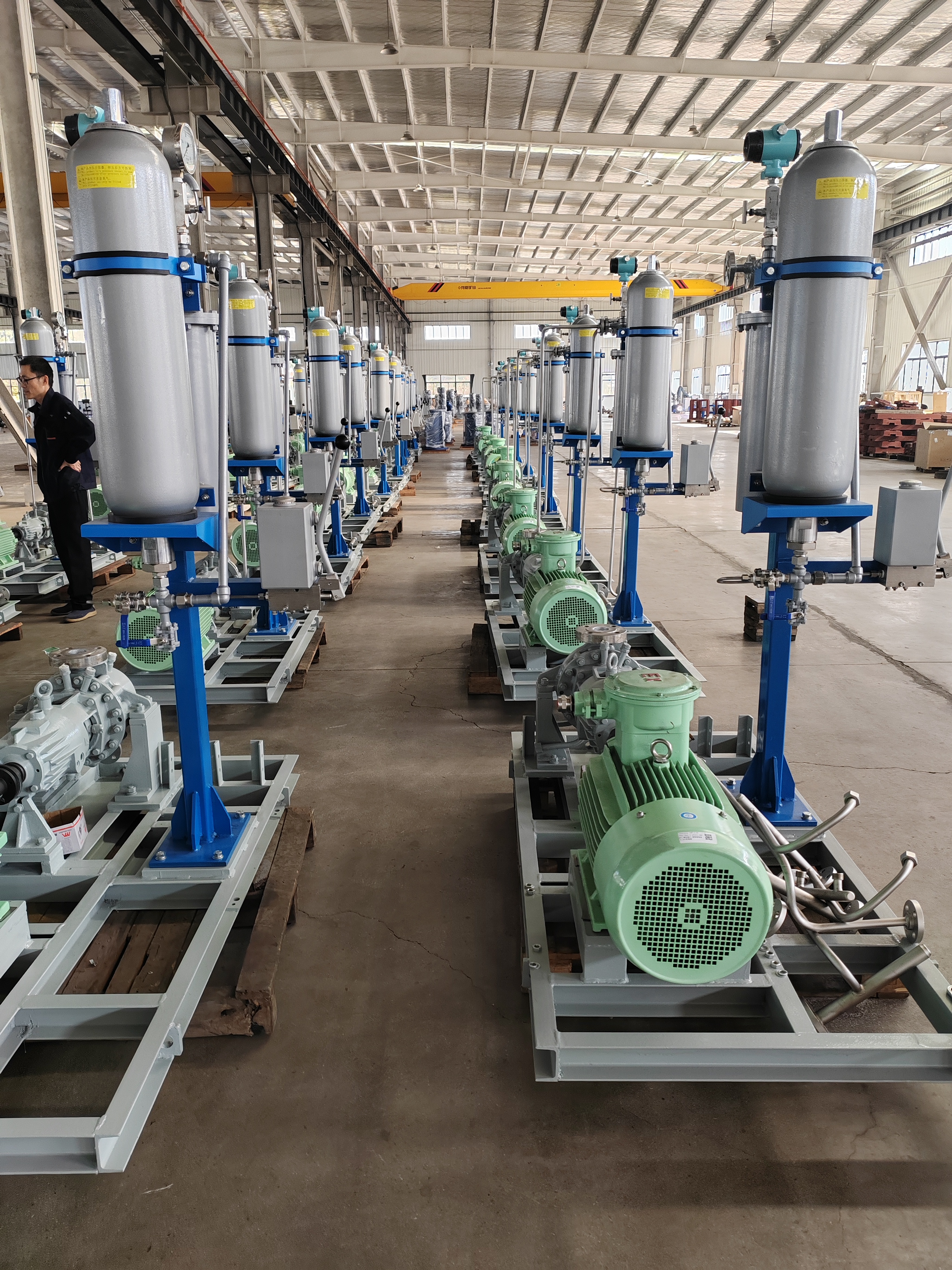

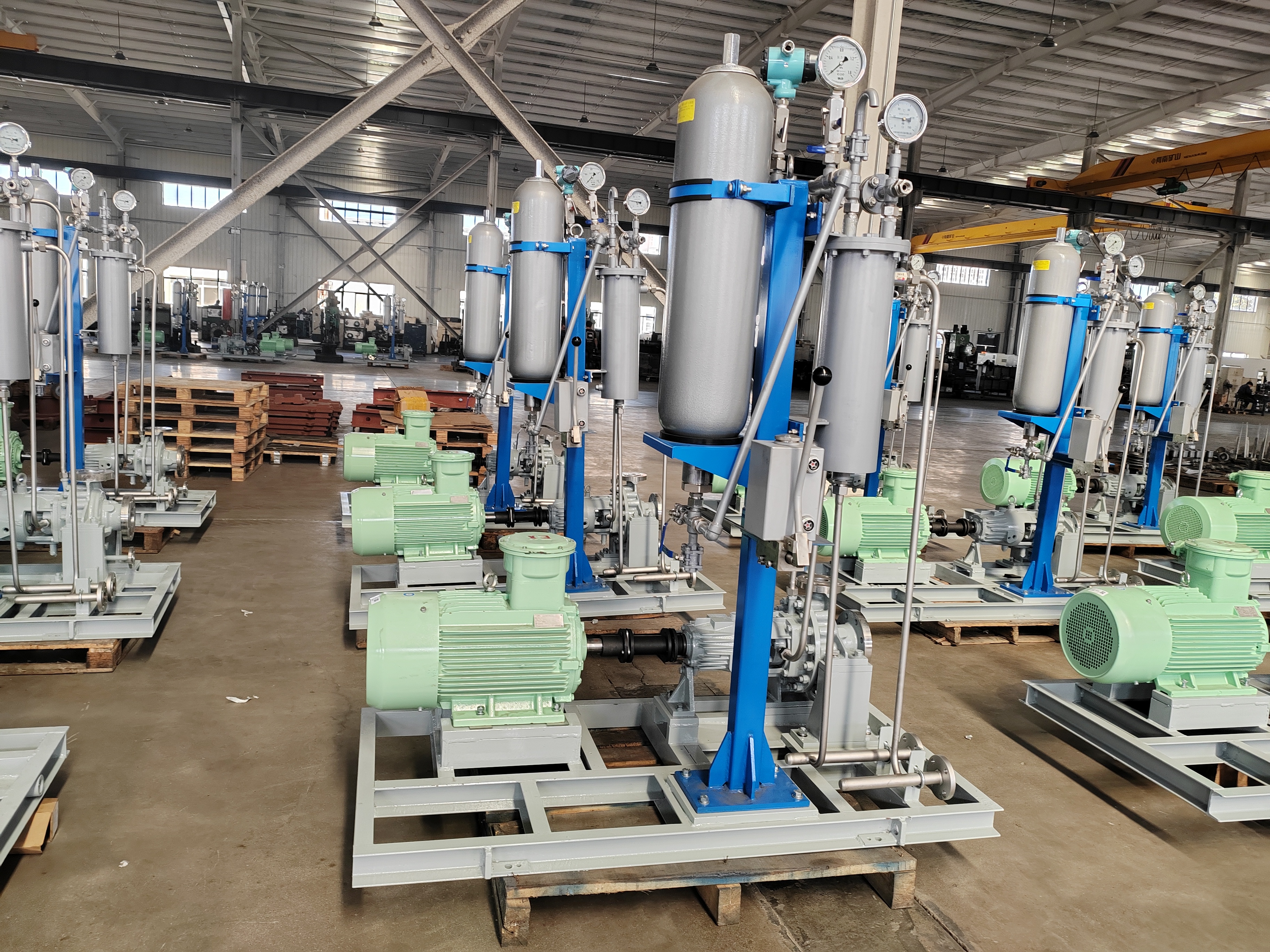

La garniture mécanique représente la principale défense contre les fuites dangereuses. L"API 610 impose des dimensions spécifiques de chambre d"étanchéité pour s"adapter aux garnitures mécaniques API 682. Vous devez vous assurer que le dimensionnement de la pompe prend en charge la disposition des joints requise. Les joints simples, doubles ou tandem nécessitent des jeux radiaux spécifiques. Les doubles joints haute pression (Plan 53B ou 54) ajoutent de la complexité. Votre choix de dimensionnement doit s"adapter à ces dispositions sans compromettre l"espace physique autour du boîtier de roulement.
La rigidité de l’arbre détermine directement la durée de vie de la garniture mécanique. Nous mesurons la rigidité de l"arbre en utilisant le rapport L³/D⁴. Ici, « L » représente la longueur de l"arbre en porte-à-faux et « D » représente le diamètre de l"arbre au niveau de la face du joint. Un rapport inférieur indique un arbre plus rigide. La rigidité élevée de l"arbre minimise la déflexion lorsque la pompe fonctionne hors BEP. L"API 610 impose des limites strictes sur la déflexion maximale autorisée de l"arbre. Examinez toujours le diamètre d"arbre proposé par le fournisseur. Un arbre légèrement plus épais améliore considérablement la longévité du joint et du roulement.
Lorsque vous évaluez les fabricants d'une pompe de transfert de produits chimiques API 610 , vous devez regarder bien au-delà du prix de base. L’approvisionnement stratégique nécessite d’évaluer le pedigree technique, les capacités de fabrication et les protocoles d’assurance qualité.
Ne sélectionnez pas de fournisseurs uniquement en fonction de leur disponibilité immédiate. Évaluer leurs performances historiques dans des tâches de processus agressifs similaires. Demandez des listes de référence pour le type de pompe API spécifique et la classe de matériaux que vous avez l"intention d"acheter. Un fournisseur excellant dans le domaine des pompes à eau pourrait échouer lamentablement lors de la fabrication d’une pompe fût BB5 pour les hydrocarbures à haute température.
Un fournisseur réputé propose une carte hydraulique robuste. Ils doivent fournir un boîtier capable d"accepter plusieurs profils de roue. Le fournisseur autorise-t-il de futurs ajustements de la roue ? Les conditions du processus changent souvent des années après la mise en service initiale. Vous souhaitez pouvoir installer une turbine plus grande sans remplacer l’intégralité du boîtier de pression. Nous recherchons des fournisseurs offrant une augmentation d"au moins 5 % de la capacité de la tête via le diamètre maximal de la roue.
Ne contournez jamais les tests d’acceptation en usine (FAT). Des tests rigoureux prouvent que l’équipement fonctionne avant qu’il n’atteigne votre site. Exiger un test de performances complet selon les critères d’acceptation de l’API 610. Exigez un test NPSHr si vos conditions d’aspiration sont marginales. Les tests de vibrations sont absolument essentiels. Le fournisseur doit démontrer que les niveaux de vibration restent bien dans les limites de l"API 610 dans l"ensemble de la région d"exploitation privilégiée. Si un fournisseur ne dispose pas d’installations de test internes complètes, disqualifiez-le.
La métallurgie exotique nécessite une expertise spécialisée en fonderie. Évaluez l’accès direct du fournisseur à la fonderie. La coulée d’acier inoxydable Super Duplex ou d’Hastelloy nécessite des contrôles thermiques stricts. Une mauvaise qualité de coulée entraîne une porosité et une défaillance catastrophique de l"enveloppe de pression. Examinez leurs antécédents en matière de documentation d’examen non destructif (END). Ils doivent fournir des enregistrements de radiographie ou de ressuage impeccables pour tous les boîtiers critiques. Comprenez leurs délais de livraison pour ces matériaux spécialisés, car les alliages exotiques retardent régulièrement les calendriers des projets.
Le dimensionnement d’une pompe de process API 610 exige une précision absolue. Vous devez passer avec précaution du dimensionnement hydraulique technique à l’approvisionnement stratégique. L’établissement de propriétés précises des fluides constitue la base. Faire correspondre ces propriétés à une pompe fonctionnant en toute sécurité à proximité de son point de meilleur rendement garantit la stabilité mécanique. La sélection de la configuration structurelle correcte (OH, BB ou VS) garantit que l"unité résiste aux contraintes environnementales et thermiques.
Une approche conservatrice et bien documentée pour remplir la fiche technique API 610 minimise les maux de tête lors de la mise en service. Ne précipitez pas la phase de spécification. Une évaluation rigoureuse des fournisseurs garantit que vous recevez un équipement capable de survivre des décennies dans des environnements dangereux.
Agissez dès aujourd’hui pour garantir la fiabilité de vos processus. Soumettez vos fiches techniques de processus, les propriétés des fluides et les courbes de résistance du système à votre équipe d"ingénierie. Demandez un examen technique approfondi et une sélection préliminaire des pompes pour faire avancer votre projet en toute sécurité.
R : Le surdimensionnement est une erreur d"ingénierie courante provoquée par l"ajout d"un trop grand nombre de marges de sécurité. Cela force la pompe à fonctionner loin à gauche de son point de meilleur rendement, souvent proche du débit minimum continu de sécurité (MCSF). Cela provoque une recirculation interne importante, une poussée radiale élevée, de fortes vibrations et une durée de vie des garnitures mécaniques considérablement réduite.
R : La viscosité élevée du fluide augmente la friction interne. Il réduit le débit de la pompe, la hauteur manométrique générée et l"efficacité globale tout en augmentant la consommation d"énergie. Vous devez appliquer des facteurs de correction de performances conformément aux normes de l"Hydraulic Institute pour garantir que le moteur et la roue sélectionnés peuvent gérer la traînée visqueuse.
R : Le débit thermique minimum est le débit le plus bas absolu nécessaire pour dissiper la chaleur interne et empêcher le fluide de procédé de bouillir. Un débit minimum stable est le débit requis pour éviter une recirculation interne dommageable et des vibrations mécaniques. Le débit minimum stable est généralement beaucoup plus élevé et dicte les limites opérationnelles.
R : Les pompes API 610 sont dotées de parois de boîtier beaucoup plus lourdes pour résister aux pressions élevées et à la corrosion. Ils incluent des limites strictes de charge de buse autorisée, un montage sur l"axe central pour gérer la dilatation thermique et nécessitent des tests d"acceptation en usine rigoureux. Ces fonctionnalités robustes garantissent une fiabilité et une sécurité maximales dans les tâches de processus dangereuses.
