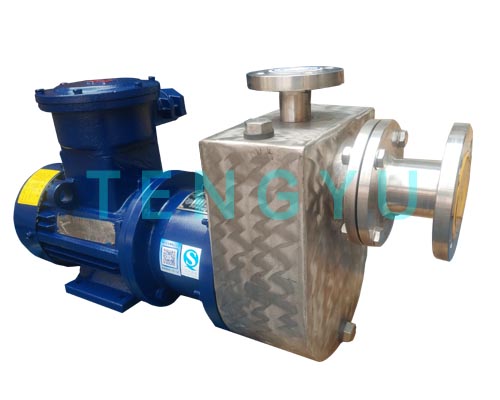

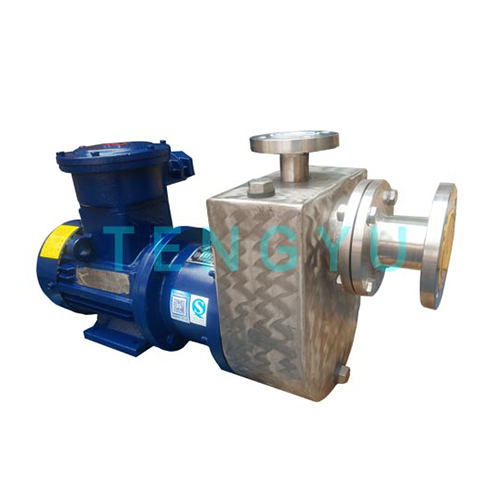

La principale valeur d’une pompe auto-amorçante à entraînement magnétique est la gestion des fluides sans fuite. Il combine cette fonction de sécurité vitale avec des capacités de levage par aspiration descendante. Cependant, la sélection des mauvais matériaux mouillés ou structurels compromet entièrement ces deux avantages. De mauvais choix de matériaux entraînent des défaillances des coques de confinement. Ils provoquent des pertes inattendues d’amorçage ou des fuites chimiques catastrophiques. Les pompes auto-amorçantes gèrent intrinsèquement les mélanges air-fluide pendant la phase d'amorçage. Par conséquent, les composants internes sont constamment confrontés à des contraintes thermiques inégales. Ils subissent également une perte de lubrification temporaire mais très dangereuse. Le choix des matériaux va bien au-delà de la compatibilité chimique de base. Il dicte directement la dissipation thermique et la tolérance à la marche à sec. Cela influence considérablement les performances du cycle de vie. Ce guide explique comment les différentes catégories de matériaux affectent le succès opérationnel. Nous évaluons les thermoplastiques techniques ainsi que les alliages métalliques de haute qualité. Vous comprendrez comment ces matériaux modifient les mesures de performance. Notre objectif est de vous aider à naviguer en toute confiance dans les spécifications d’approvisionnement du bas de l’entonnoir. Vous apprendrez à atténuer efficacement les risques.
Nous devons considérer la sélection des matériaux comme une décision commerciale cruciale. Il ne s’agit pas simplement d’une simple case à cocher technique. Les directeurs d"usine s"appuient sur ces pompes pour un transfert de fluide en toute sécurité. Un mauvais choix de matériau arrête rapidement les lignes de production. Cela présente de graves risques pour la sécurité du personnel de l’usine.
La densité des matériaux est très importante dans la dynamique des fluides. La rigidité structurelle affecte fortement les jeux internes. L"auto-amorçage nécessite de faire le vide dans la conduite d"aspiration. Pour atteindre ce vide, la pompe a besoin de tolérances internes strictes. Les alliages métalliques denses maintiennent ces jeux précis sous haute pression. Ils résistent exceptionnellement bien à la déformation structurelle. Les thermoplastiques offrent différents avantages mais fléchissent davantage sous la pression. Si un boîtier en plastique se déforme, les jeux internes s"élargissent considérablement. Cet élargissement diminue immédiatement la capacité de hauteur d"aspiration. La pompe a du mal à évacuer l"air efficacement. Il faut beaucoup plus de temps pour amorcer le système.
Les asymétries matérielles introduisent de graves risques opérationnels. Imaginez pomper en continu de l’acide sulfurique à haute température. Si vous choisissez un boîtier en polypropylène standard, le désastre se profile. Le plastique se déforme sous des températures élevées et soutenues. La déformation conduit directement à la rupture de l’enveloppe de confinement. Une coque brisée libère des émissions fugitives toxiques dans l"usine. À l’inverse, l’utilisation d’un mauvais alliage métallique provoque une corrosion rapide. Les fluides corrosifs rongent rapidement l’acier inoxydable. Le métal s"amincit et finit par se briser de manière catastrophique. Des amendes environnementales et de graves risques pour la sécurité suivent immédiatement. Vous devez éviter ces scénarios grâce à une évaluation rigoureuse des matériaux.
Les équipes d’approvisionnement ont besoin d’une base d’évaluation stricte. Vous devez équilibrer simultanément plusieurs facteurs opérationnels critiques. Nous recommandons d"évaluer ces quatre paramètres principaux :
Erreur courante : de nombreux ingénieurs dimensionnent une pompe uniquement en fonction de la température ambiante du fluide. Ils oublient de tenir compte de la chaleur interne générée lors d'un cycle d'amorçage prolongé. Évaluez toujours la température potentielle maximale à l’intérieur du boîtier.
Les ingénieurs choisissent généralement entre deux familles de matériaux primaires. Ils sélectionnent soit des thermoplastiques techniques, soit des alliages métalliques. Chaque catégorie offre des avantages distincts et des limites strictes. Vous devez soigneusement adapter ces caractéristiques à votre application spécifique.
Les transformateurs de produits chimiques adorent les plastiques techniques. Les choix courants incluent le polypropylène (PP) et le fluorure de polyvinylidène (PVDF). L"éthylène tétrafluoroéthylène (ETFE) est également très populaire pour les applications agressives. Ces plastiques offrent une résistance exceptionnelle aux acides hautement corrosifs. Ils manipulent sans effort les acides chlorhydrique et sulfurique. Les thermoplastiques offrent un autre avantage opérationnel considérable. Ils ne génèrent absolument aucun courant de Foucault magnétique. La coque de confinement est totalement non conductrice. Les champs magnétiques le traversent sans créer de résistance électrique. Cela signifie qu’aucun transfert de chaleur parasite dans le fluide de procédé.
Cependant, les plastiques ont des limites opérationnelles strictes. Ils sont strictement liés par des limites de température inférieures. La plupart des thermoplastiques solides échouent structurellement au-dessus de 200°F (90°C). Ils ont également des contraintes de pression nettement inférieures à celles des métaux. De plus, les plastiques sont très vulnérables aux chocs hydrauliques. Une fermeture soudaine d’une vanne peut facilement fissurer un boîtier en plastique. La conception du système doit tenir compte de ces vulnérabilités mécaniques.
Les industries lourdes nécessitent une construction métallique robuste. Des matériaux comme l"acier inoxydable 316 et l"Hastelloy dominent cet espace. L’alliage 20 gère extrêmement bien les applications acides chaudes spécifiques. Ces métaux sont nécessaires aux températures extrêmes. Ils résistent facilement aux pressions élevées du système. Les installations pétrochimiques les imposent pour des raisons strictes de sécurité. Les boîtiers métalliques supportent bien mieux les contraintes externes des canalisations que les boîtiers en plastique.
Malgré leur résistance, les métaux introduisent des limitations thermiques distinctes. Les coques de confinement métalliques conductrices créent constamment des courants de Foucault magnétiques. Le champ magnétique tournant induit des courants électriques dans la coque stationnaire. Cela crée des pertes de chaleur parasites continues. La chaleur réchauffe considérablement le fluide à l’intérieur du boîtier arrière. Cela réduit l’efficacité globale du moteur. Plus grave encore, cela risque de faire clignoter des fluides volatils. Si un fluide bout pendant la phase d"amorçage, la pompe perd son amorçage. Le blocage de vapeur se produit rapidement, interrompant le processus de transfert.
Vous devez tenir compte de ces différences matérielles lors du dimensionnement du moteur. Les pertes par courants de Foucault modifient directement vos besoins en énergie. Expliquez à votre équipe d'ingénieurs comment les catégories de matériaux ont un impact direct sur les courbes d'efficacité du magdrive de la pompe à entraînement magnétique auto-amorçante . Une pompe en plastique nécessite moins de puissance qu’une pompe métallique de taille identique. Cet écart d’efficacité devient très visible dans les pompes de plus grande taille.
| Catégorie de matériau | Génération de courants de Foucault | Tolérance de pression | Limite de température | Meilleure application |
|---|---|---|---|---|
| Polypropylène (PP) | Aucun | Faible | Jusqu"à 150°F (65°C) | Transfert chimique basique, traitement de l"eau |
| PVDF/ETFE | Aucun | Moyen | Jusqu"à 200°F (90°C) | Acides hautement corrosifs, produits chimiques propres |
| Acier inoxydable 316 | Haut | Haut | Jusqu"à 500°F+ (260°C+) | Solvants, légèrement corrosifs, haute pression |
| Hastelloy C | Haut | Extrême | Jusqu"à 500°F+ (260°C+) | Acides agressifs chauds, traitement pétrochimique |
Les roulements internes représentent les composants les plus vulnérables de tout système sans joint. Ils déterminent si votre équipement survit à des conditions opérationnelles difficiles. Vous devez choisir les matériaux des roulements avec une extrême précision.
Par définition, une pompe auto-amorçante évacue l"air de la conduite d"aspiration. Il aspire l"air dans le boîtier et l"expulse continuellement. Pendant cette période critique, la pompe manque de débit de fluide complet. Les composants internes manquent de lubrification fluide adéquate. Les roulements tournent à grande vitesse dans un état partiellement sec. La friction génère rapidement une chaleur interne intense. La gestion de cette chaleur constitue le défi technique ultime.
Le carbure de silicium reste la norme industrielle absolue. Il offre une résistance à l’usure inégalée. Il gère parfaitement les produits chimiques agressifs sans se dégrader. Cependant, le SiC standard est très fragile. Il est extrêmement vulnérable aux chocs thermiques. Imaginez une pompe fonctionnant à sec pendant trois minutes. Les roulements SiC deviennent incroyablement chauds. Soudain, la pompe s"amorce. Un afflux de liquide froid atteint immédiatement les roulements chauds. Le changement soudain de température provoque une contraction thermique rapide. Le SiC standard se brise instantanément. La pompe tombe en panne de manière catastrophique juste après l"amorçage.
Le carbone offre naturellement des propriétés autolubrifiantes supérieures. Il constitue un tampon de sécurité vital pendant le fonctionnement. Il survit bien mieux aux temps d’amorçage prolongés que le SiC. Il pardonne efficacement les scénarios accidentels de marche à sec. Cependant, le carbone présente une faiblesse mécanique distincte. Il s"use beaucoup plus rapidement dans les applications abrasives. Si votre fluide contient de minuscules particules solides, le carbone se dégrade rapidement. Il nécessite un remplacement plus fréquent dans les applications de fluides sales.
Les fabricants proposent désormais des traitements de surface hautement spécialisés. Les revêtements en carbone de type diamant (DLC) font leur apparition rapidement. Ces revêtements adhèrent profondément au substrat SiC. Ils réduisent considérablement le coefficient de frottement. Ils combinent l"extrême dureté du SiC avec des caractéristiques autolubrifiantes. Ils sont spécialement conçus pour résoudre les vulnérabilités liées à l’exécution à sec. Ils protègent les systèmes d"entraînement magnétiques lors de cycles d"amorçage exceptionnellement difficiles.
La sélection des bons matériaux implique une stricte conformité réglementaire. Vous devez aligner vos choix de matériaux sur les normes établies de l’industrie. Différentes installations nécessitent des niveaux de certification très différents.
Vous devez faire la différence entre les constructions industrielles standards et les conceptions robustes. Les pompes chimiques standard ISO utilisent des matériaux composites standards. Ils servent parfaitement aux processus de fabrication de base. À l’inverse, les applications pétrochimiques intensives nécessitent une stricte conformité à la norme API 685. La norme API 685 impose des alliages métalliques spécifiques. Cela nécessite des boîtiers plus épais et des coques de confinement très robustes. Cela garantit que l’équipement survit aux incendies de raffinerie. Il garantit que la pompe résiste à des charges externes extrêmes sur les buses sans se déformer.
Les ingénieurs recherchent constamment de meilleures conceptions de coques de confinement. Ils veulent éliminer les courants de Foucault sans sacrifier la résistance structurelle. Les approches hybrides gagnent aujourd’hui énormément de terrain. Nous voyons arriver sur le marché des coques non métalliques renforcées de fibres de carbone. Les coques de confinement en céramique offrent une autre solution technique brillante. Ils tentent de combiner la tolérance du métal à haute pression. Ils offrent simultanément les avantages des plastiques sans courants de Foucault. Ces innovations changent fondamentalement notre approche des transferts chimiques à haute pression.
Les choix de matériaux modifient entièrement les calculs de dimensionnement du moteur. Les inefficacités induites par les matériaux, comme les courants de Foucault, génèrent de la chaleur. Ils consomment constamment de l’énergie électrique supplémentaire. Cette perte parasite doit être minutieusement calculée par vos ingénieurs. Vous devez intégrer soigneusement ces calculs dans les spécifications de la pompe auto-amorçante à entraînement magnétique . Cela garantit un dimensionnement approprié du moteur. Il évite de surcharger le système électrique pendant les heures de pointe. Il permet une modélisation précise des performances du cycle de vie. Il protège l’installation des pics d’énergie inattendus et des pannes prématurées des moteurs.
Votre stratégie matérielle est aussi bonne que le fournisseur que vous avez choisi. Vous avez besoin d’un partenaire qui comprend profondément la dynamique des fluides. Ils doivent étayer leurs affirmations par des données techniques vérifiables.
L’intégrité matérielle nécessite une preuve vérifiable et documentée. Un fournisseur fiable de pompes auto-amorçantes à entraînement magnétique fonctionne de manière transparente. Ils devraient volontiers fournir des rapports complets de tests de matériaux (MTR). Les MTR prouvent que la composition de l’alliage correspond exactement à vos exigences. Par exemple, un MTR confirme la faible teneur en carbone de l’acier inoxydable 316L. De plus, exigez des tests d’acceptation en usine (FAT) vérifiables. Le FAT doit reproduire vos exigences spécifiques en matière de hauteur d'aspiration. Il vérifie que les matériaux du boîtier ne fléchissent pas dans des conditions de vide réelles.
Évitez les fournisseurs qui vendent simplement des numéros de pièces de catalogue. Évaluez les fournisseurs en fonction de leur rigueur technique de base. Ils doivent montrer leur volonté d’examiner attentivement les propriétés de vos fluides. Ils devraient poser des questions sur la viscosité du fluide et la pression de vapeur exacte. Ils doivent connaître la présence de matières en suspension. Ils devraient recommander des matériaux en fonction de ces variables exactes. Un bon ingénieur remet en question vos hypothèses pour protéger votre installation.
Les équipements industriels nécessitent éventuellement un entretien de routine. Évaluez minutieusement la disponibilité des pièces d’usure de remplacement. Vous avez besoin d’un accès rapide à des turbines et des coques de confinement spécifiques. Vous devez vous procurer des jeux de roulements dans les matériaux spécifiés exactement. La disponibilité rapide des pièces minimise les temps d’arrêt opérationnels coûteux. Il maintient votre calendrier de production complètement intact. Vérifiez la résilience de leur chaîne d’approvisionnement avant d’émettre un bon de commande final.
Aucun matériau de pompe ne permet à lui seul de résoudre universellement tous les défis liés à la manipulation des fluides. Le choix optimal nécessite de cartographier le profil chimique et thermique du fluide. Vous devez comparer ce profil aux réalités mécaniques du processus d’auto-amorçage. Pour garantir la fiabilité et la sécurité à long terme, gardez ces étapes cruciales à l’esprit :
R : Indirectement. Le matériau dicte les jeux internes et les limites de température. Si une coque en plastique se déforme sous l"effet de la chaleur ou si une coque en métal provoque un flash de fluide dû aux courants de Foucault, la pompe perdra son amorçage ou ne parviendra pas à se soulever efficacement. Le maintien d’une géométrie interne rigide est essentiel pour établir un vide.
R : En général, les pompes à entraînement magnétique ont du mal à gérer les solides en raison des jeux internes serrés, quel que soit le matériau du boîtier. Cependant, des matériaux internes spécifiques résistants à l"abrasion (comme des roulements SiC robustes) associés à une filtration appropriée peuvent gérer avec succès de faibles concentrations de solides fins et non ferreux.
R : L"API 685 exige que les pompes résistent à des charges externes élevées sur les buses, à des pressions extrêmes du système et à d"éventuels incendies de raffinerie. Il s’agit de conditions physiques difficiles auxquelles les thermoplastiques standards ne peuvent tout simplement pas survivre sans fondre, se fissurer ou déformer leur structure de manière catastrophique.
