Le choix d’un équipement industriel va bien au-delà de la simple conformité à des spécifications techniques de base. Il s’agit d’un choix stratégique fondamental ayant un impact sur la sécurité de l’usine, le strict respect de l’environnement et la rentabilité à long terme. Les directeurs d'usine sont constamment confrontés à la tension entre les dépenses d'investissement initiales et les dépenses opérationnelles continues. Les fuites financières cachées résultant de fuites de produits chimiques dangereux et de fréquents arrêts imprévus paralysent gravement les budgets d'exploitation au fil du temps. S'appuyer sur des méthodes d'étanchéité inadéquates introduit des risques massifs et évitables pour votre installation et votre personnel de première ligne.
Ce guide propose une évaluation côte à côte, fondée sur des données probantes, des deux technologies de pompage. Nous examinerons de manière approfondie les modes de défaillance mécanique, les exigences complexes en matière de compatibilité des fluides et les dépenses de maintenance du cycle de vie à long terme. Les ingénieurs de procédés et les équipes d’approvisionnement industriel apprendront à exploiter ces informations. Vous obtiendrez les informations nécessaires pour prendre une décision entièrement défendable et consciente des risques pour votre prochaine installation critique.
L'application dicte la conception : les pompes à entraînement magnétique sont le choix définitif pour les fluides dangereux, corrosifs ou de grande valeur pour lesquels l'absence de fuite est obligatoire. Les pompes à garniture mécanique restent indispensables pour les fluides contenant des solides, des boues ou ceux à températures extrêmes.
Le véritable coût réside dans la maintenance : bien que les pompes à garniture mécanique aient un prix d'achat initial inférieur, elles représentent 70 à 80 % des pannes de pompe courantes. Les pompes à entraînement magnétique offrent un coût total de possession (TCO) considérablement inférieur sur un horizon de 5 à 10 ans.
Les modes de défaillance diffèrent : les deux pompes sont vulnérables au fonctionnement à sec, mais elles échouent différemment. Comprendre ces mécanismes de défaillance spécifiques est essentiel pour mettre en œuvre les solutions de fuite de pompe et les systèmes de protection appropriés (comme les contrôleurs de puissance).
La conformité est un facteur financier : des réglementations environnementales strictes (par exemple, amendes en matière d'émission de COV) font de la conception sans joint des pompes magnétiques une garantie financière proactive.
Comprendre l’ingénierie fondamentale derrière ces deux technologies est crucial avant de faire une sélection. Chaque conception aborde le confinement des fluides et le transfert de couple de manières profondément différentes. Lors de l'évaluation d'une pompe sans joint ou d'une pompe scellée , vous devez examiner attentivement la manière dont les pièces mobiles interagissent avec le boîtier.

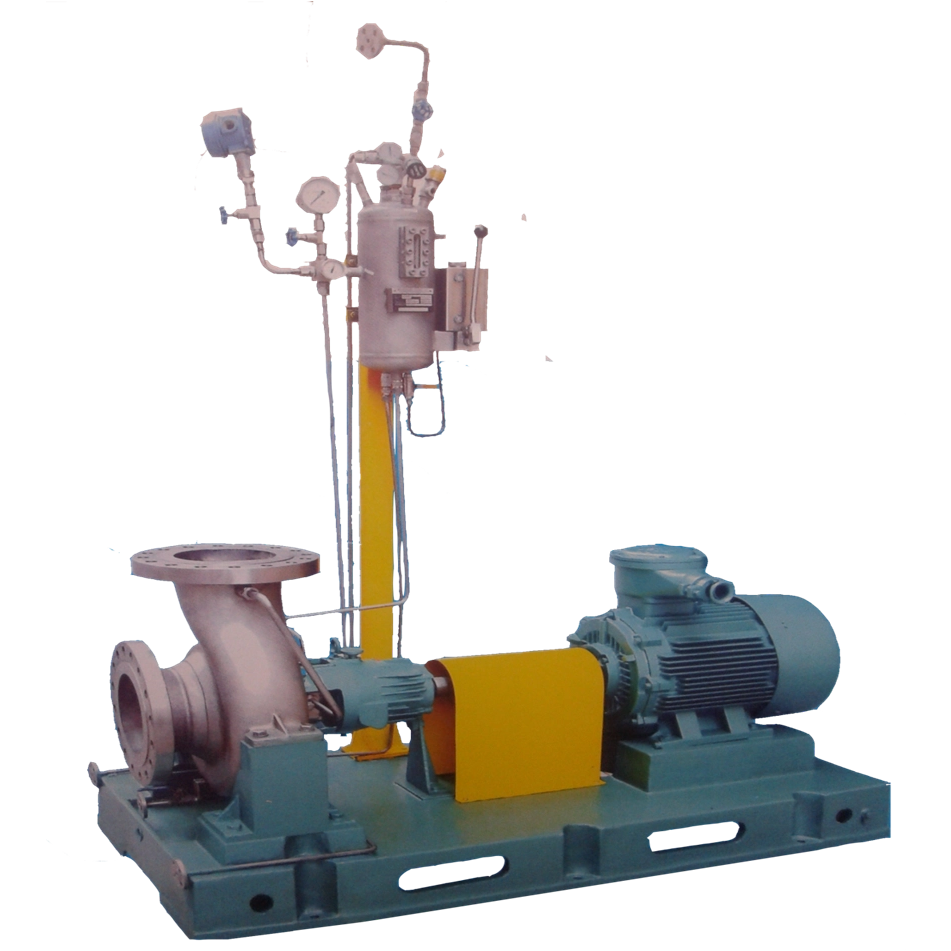

Le mécanisme traditionnel repose sur une étanchéité dynamique. Un arbre rotatif relie le moteur externe directement à la roue interne. Cet arbre doit traverser complètement le corps de la pompe. Nous utilisons un agencement complexe d’anneaux statiques et dynamiques pour sceller ce point de pénétration physique.
Cette conception repose intrinsèquement sur une microcouche du fluide pompé pour la lubrification. Le fluide doit passer entre les faces rotatives du joint pour éviter une friction catastrophique et une surchauffe. Par conséquent, une infime quantité de fuite est entièrement inhérente à l’opération. C’est inévitable de par sa conception. Vous pouvez capter ou rincer cette fuite, mais vous ne pouvez pas l’éliminer complètement.
Meilleure pratique : mettez toujours en œuvre des plans de rinçage appropriés (tels que le plan API 11 ou 53) lorsque vous utilisez des joints dynamiques dans des environnements agressifs afin de maximiser la durée de vie des joints.
Erreur courante : les opérateurs serrent souvent excessivement les presse-étoupes pour arrêter les micro-fuites inhérentes. Cela écrase les faces du joint, brûle les élastomères et garantit une défaillance prématurée.
Un entraînement magnétique utilise un mécanisme sophistiqué en boucle fermée. Le moteur externe se connecte à un ensemble magnétique externe plutôt qu'à un arbre direct. Cet aimant extérieur entoure une coque de confinement solide et hermétiquement fermée. À l’intérieur du boîtier, un aimant intérieur se fixe directement à la turbine.
Lorsque le moteur fait tourner l'aimant extérieur, la force magnétique transfère le couple directement à travers la coque de confinement solide vers l'aimant intérieur. Ils tournent de manière synchrone. Nous soulignons l'absence totale de point de pénétration physique sur le corps de la pompe. Cette conception isole totalement le fluide de l'environnement extérieur, garantissant une fuite absolue dans des conditions normales de fonctionnement.
Les propriétés physiques et chimiques de votre fluide de procédé dictent en fin de compte le bon choix d’équipement. La sélection d’une mauvaise conception entraîne souvent une détérioration rapide et des défaillances dangereuses des processus.
Vous devez déployer une pompe de traitement chimique avec un couplage magnétique lorsque vous manipulez des liquides hautement volatils, toxiques ou exceptionnellement corrosifs. Les applications impliquant de l'acide sulfurique concentré, de l'acide chlorhydrique ou des fluides cristallisants bénéficient énormément d'une isolation atmosphérique complète.
Les matériaux de construction avancés jouent ici un rôle essentiel. Les fabricants utilisent des fluoropolymères techniques comme le PTFE (polytétrafluoroéthylène) et l'ETFE chargé de carbone. Ces revêtements non métalliques offrent une résistance chimique supérieure à large spectre. Ils ne se dégradent pas, ne rouillent pas et ne se dissolvent pas avec le temps, garantissant ainsi un chemin de fluide impeccable. L'ETFE chargé de carbone ajoute également une conductivité électrique critique, mettant à la terre en toute sécurité les charges statiques générées par les liquides volatils en mouvement rapide.
Malgré les avantages en matière de sécurité des conceptions sans joint, les unités conventionnelles restent irremplaçables dans des scénarios de service intensif spécifiques.
Manipulation solide : les joints mécaniques s’adaptent parfaitement aux conceptions à turbine ouverte. Vous avez besoin de ces dégagements ouverts pour les eaux usées, les boues lourdes ou les fluides de traitement contenant un nombre élevé de particules. Les solides abrasifs pénètrent rapidement dans les espaces internes extrêmement étroits d'une unité magnétique, broyant les roulements internes et détruisant la coque de confinement.
Viscosité et température extrêmes : les configurations traditionnelles gèrent bien mieux les contraintes mécaniques exceptionnelles. Les applications de pétrole lourd, d'asphalte ou de raffinerie API 610 voient souvent des températures de fluide supérieures à 350°C. La chaleur élevée dégrade gravement les aimants aux terres rares, leur faisant perdre leur force de couplage. De plus, le pompage de fluides ultra-visqueux nécessite un immense couple direct que les champs magnétiques ne peuvent tout simplement pas transférer de manière fiable sans découplage.
Tableau de référence sur la compatibilité des fluides
Caractéristique du fluide | Technologie de pompe recommandée | Raison technique principale |
|---|---|---|
Produits chimiques mortels/hautement toxiques | Entraînement magnétique | Le scellement hermétique élimine les émissions fugitives et protège le personnel. |
Boues à haute teneur en particules | Garniture mécanique | Les roues ouvertes et les joints rincés résistent efficacement à l’usure abrasive. |
Composés organiques volatils (COV) | Entraînement magnétique | La conception sans fuite évite les fines environnementales coûteuses et l’évaporation. |
Températures ultra élevées (>350°C) | Garniture mécanique | Évite les risques de démagnétisation thermique inhérents aux aimants aux terres rares. |
Produits pharmaceutiques de haute pureté/fins | Entraînement magnétique | Aucun lubrifiant pour joints ni liquide de rinçage ne peut contaminer le flux de processus. |
Les équipes d’achats industriels tombent souvent dans le piège de n’analyser que le prix d’achat initial. Une évaluation financière complète nécessite un examen approfondi du cycle de vie opérationnel.
Nous reconnaissons volontiers que les modèles scellés conventionnels sont moins chers à l’achat au départ. Le processus de fabrication implique un usinage plus simple et des composants standard largement disponibles.
Comparez ces dépenses en capital initiales (CAPEX) avec la dure réalité des dépenses opérationnelles à long terme (OPEX). Les garnitures mécaniques s’usent continuellement en raison du frottement physique incessant. Ils nécessitent un remplacement périodique, des systèmes de rinçage dédiés et des procédures d'alignement laser très complexes lors de la réinstallation. Les heures de travail et les pièces de rechange s'accumulent rapidement, gonflant considérablement les dépenses liées au cycle de vie.
Au-delà de la maintenance standard, plusieurs risques financiers cachés massifs prennent souvent les gestionnaires d’installations au dépourvu.
Amendes réglementaires : les agences de protection de l'environnement surveillent strictement les émissions de composés organiques volatils (COV). Une seule fuite d’émission documentée peut entraîner de lourdes amendes environnementales. Ces pénalités réglementaires dépassent souvent de loin le coût total de la mise à niveau de l'ensemble de votre ligne vers une conception sans joint.
Coûts des temps d'arrêt : vous devez prendre en compte la main d'œuvre et le temps de production perdu requis pour remplacer un joint grillé. Les données de l'industrie montrent que les installations remplacent souvent les garnitures mécaniques tous les 6 à 12 mois. L’arrêt d’un processus chimique continu pendant une fenêtre de maintenance de 12 heures entraîne d’énormes pertes de revenus.
Espace et installation : les entraînements magnétiques permettent souvent des conceptions à couplage étroit. Le moteur se monte directement sur le corps de la pompe. Cette disposition élimine complètement le besoin de plaques de base structurelles coûteuses, d'accouplements flexibles et de main-d'œuvre spécialisée requise pour un alignement précis des arbres. Vous économisez un espace au sol précieux et simplifiez la mise en service initiale.
Les sceptiques soulignent à juste titre qu’aucun équipement industriel n’est totalement indestructible. La clé du maintien de la continuité opérationnelle réside dans l’anticipation exacte de la défaillance d’un équipement et dans la préparation en conséquence.
Nous devons préciser clairement qu’aucun des deux types de pompes n’est à l’abri de la marche à sec. Si l'alimentation en fluide chute et que le boîtier se vide, les deux systèmes tomberont en panne. Cependant, le mode de défaillance diffère considérablement.
Garnitures mécaniques : lorsqu'une unité conventionnelle fonctionne à sec, elle perd instantanément le film de fluide lubrifiant entre les faces du joint. Les faces se frottent à grande vitesse, générant une chaleur extrême. Cette friction brûle les élastomères, brise les faces en carbone et compromet immédiatement la barrière. Le fluide de procédé dangereux s'échappe alors directement dans l'atmosphère.
Entraînements magnétiques : le fonctionnement à sec dans ces unités provoque un choc thermique rapide sur les roulements internes en carbure de silicium. La chaleur intense peut également démagnétiser définitivement les aimants aux terres rares. Même si les composants internes subissent de graves dommages, la coque de confinement solide reste généralement entièrement intacte. Le fluide ne s'échappe pas dans l'environnement. La défaillance reste confinée en toute sécurité dans le système de tuyauterie.
Vous pouvez facilement protéger vos investissements en mettant en œuvre des solutions robustes contre les fuites de pompes et une surveillance active.
Nous vous conseillons fortement de mettre en œuvre des contrôleurs de puissance active pour vos installations sans joint. Ces appareils électroniques simples surveillent la charge électrique du moteur. Si le fluide se vide, la charge de travail diminue instantanément. Le moniteur détecte cette anomalie et coupe automatiquement le circuit du moteur avant que les roulements internes ne subissent des dommages dus à la marche à sec. En combinant la surveillance active de la puissance avec une conception sans joint, vous protégez intrinsèquement la continuité opérationnelle. Vous éliminez complètement le point de défaillance industrielle le plus courant : la garniture mécanique dynamique.
Les organismes de réglementation mondiaux continuent de renforcer les restrictions sur la manipulation de produits chimiques. L’alignement de votre sélection d’équipements sur les normes établies de l’industrie garantit la viabilité opérationnelle à long terme.
Les installations fonctionnant dans des zones avec des vapeurs inflammables doivent respecter des directives ATEX strictes. Dans ces zones dangereuses, l’exposition de vapeurs explosives à l’oxygène atmosphérique ou à des étincelles mécaniques présente un risque d’explosion catastrophique. La nature sans fuite de la coque de confinement fait de la technologie sans joint la norme faisant autorité en matière de conformité ATEX. L'isolation hermétique garantit que les fluides de procédé n'interagissent jamais avec l'atmosphère extérieure, éliminant ainsi complètement le vecteur d'inflammation primaire.
À l’inverse, nous devons tenir compte de la grande polyvalence des modèles conventionnels dans des environnements industriels standards et non explosifs. De nombreuses usines chimiques disposent d’une infrastructure de tuyauterie existante entièrement construite autour des normes dimensionnelles ISO 2858 et ISO 5199. Étant donné que les fabricants construisent des unités scellées standard strictement selon ces dimensions, elles constituent des remplacements parfaits. Vous pouvez remplacer une unité vieillissante sans couper de tuyaux, modifier les plaques de base ou reconcevoir la configuration hydraulique.
Les équipes d’ingénierie et d’approvisionnement ont besoin d’une méthodologie logique et reproductible pour évaluer leurs options. Lorsque l'on compare une pompe à entraînement magnétique à une pompe à garniture mécanique , l'application d'une liste de contrôle structurée élimine les incertitudes et aligne les besoins techniques avec les réalités financières.
Utilisez cette liste de contrôle d'évaluation hautement exploitable pour rationaliser votre processus de prise de décision :
Le fluide est-il dangereux, toxique ou fortement réglementé par les agences environnementales ?
Si oui, sélectionnez la conception sans joint. L’élimination des risques d’émission est primordiale.
Le fluide de procédé contient-il plus que des traces de solides ou de boues abrasives ?
Si oui, sélectionnez le modèle scellé conventionnel. Les dégagements dans les modèles sans joint sont trop étroits pour les particules.
Tenez-vous compte de manière agressive des travaux de maintenance continus sur 5 ans dans votre budget d'investissement ?
Si oui, la conception sans joint remporte souvent le calcul financier à long terme en raison des temps d'arrêt considérablement réduits.
Pompez-vous des pétroles lourds à très haute viscosité ou travaillez-vous en continu au-dessus de 350°C ?
Si oui, sélectionnez le modèle mécanique. Vous avez besoin du couple direct et de la stabilité thermique que seul un arbre direct offre.
Tableau de comparaison des technologies
Caractéristique/métrique | Technologie d'entraînement magnétique | Technologie des garnitures mécaniques |
|---|---|---|
Potentiel de fuite | Strictement zéro fuite | Micro-fuite inhérente |
Coût en capital initial | Prime plus élevée | Généralement inférieur |
Entretien courant | Extrêmement faible | Élevé (remplacements fréquents du visage) |
Solide capacité de manipulation | Mauvais (liquides propres uniquement) | Excellent (avec roues ouvertes) |
Conséquence du fonctionnement à sec | Défaillance du roulement interne (confinée) | Éruption du joint (fuite atmosphérique) |
Empreinte de l'installation | Compact (standard monobloc) | Plus grand (nécessite un alignement/une plaque de base) |
Le débat industriel sur la supériorité universelle de la technologie passe à côté de la vérité fondamentale de l’ingénierie. Il s’agit rarement d’un modèle qui bat l’autre dans le vide ; il s'agit entièrement d'adapter la technologie appropriée au profil de risque spécifique de votre usine.
Pour environ 80 % des applications chimiques propres et dangereuses, la conception moderne sans joint offre une sécurité environnementale, une protection des opérateurs et une prévisibilité financière à long terme inégalées. En éliminant le joint dynamique, vous supprimez la principale source de fuites de processus et de problèmes de maintenance. À l’inverse, les unités scellées standard restent les bêtes de somme incontestées pour les boues, les températures élevées et les services non dangereux.
Agissez dès aujourd’hui pour assurer l’avenir opérationnel de votre installation. Nous vous encourageons fortement à consulter notre équipe d’ingénieurs experts. Nous vous aiderons à effectuer des évaluations précises de compatibilité des fluides, à effectuer des calculs détaillés de maintenance du cycle de vie et à sélectionner les matériaux d'ingénierie optimaux pour votre prochaine installation critique.
R : Généralement non. Les jeux internes entre l'aimant intérieur et la coque de confinement arrière sont exceptionnellement serrés. Toutes les particules ou solides abrasifs se frotteront rapidement contre les roulements internes en carbure de silicium, provoquant une usure mécanique rapide et une défaillance catastrophique ultime. Une pompe à garniture mécanique équipée d'une roue ouverte est strictement requise pour les fluides chargés en solides.
R : Le coût initial plus élevé découle directement des matériaux internes avancés et de haute qualité requis pour le fonctionnement. Les fabricants utilisent des aimants coûteux en terres rares, des roulements en carbure de silicium usinés avec précision et des revêtements épais en fluoropolymère ETFE. Ces matériaux haut de gamme sont conçus pour fonctionner de manière transparente dans des environnements hautement corrosifs sans aucune lubrification externe.
R : Lorsque vous faites fonctionner l'unité strictement selon ses paramètres optimaux (près du point de meilleure efficacité) et que vous la protégez activement du fonctionnement à sec, elle peut fonctionner de manière fiable pendant 10 ans ou plus. Ils nécessitent un entretien de routine minimal, voire nul, et durent largement plus longtemps que les joints dynamiques conventionnels dans des applications chimiques identiques.
R : Les garnitures mécaniques restent la bête de somme incontestée de l'industrie pour les fluides non dangereux comme l'eau de refroidissement, les boues fortement abrasives, les températures extrêmement élevées dépassant 350 °C et les liquides ultra visqueux. Ils sont utilisés dans des scénarios dans lesquels des fuites d’étanchéité mineures et contrôlées sont acceptables à la fois économiquement et écologiquement pour l’installation.
