Le transfert chimique comporte des enjeux considérables pour les installations industrielles modernes. Les défaillances du confinement des fluides entraînent directement des amendes environnementales catastrophiques. Les risques pour la sécurité et les temps d’arrêt imprévus menacent sans relâche les opérations quotidiennes. Même si les pompes centrifuges restent la principale norme industrielle, les méthodes de confinement sont extrêmement importantes. Le choix d"une conception sans joint ou scellée dicte entièrement la durée de vie opérationnelle d"une pompe. Le bon choix protège votre budget de maintenance et garantit une conformité réglementaire stricte dans l’ensemble de l’usine. Ce guide fournit une comparaison fondée sur des données probantes. Nous l"avons conçu pour aider les ingénieurs et les responsables des achats à évaluer efficacement ces systèmes vitaux. Vous découvrirez les véritables capacités et limites des deux modèles de pompes. Nous explorons comment ils gèrent les fluides agressifs dans des conditions réelles. Armé de ces données, vous pouvez prendre des décisions d’approvisionnement plus judicieuses.
Avant de comparer directement ces deux technologies, nous devons établir une base technique solide. Comprendre la mécanique interne vous aide à anticiper le fonctionnement de chaque système dans l’usine. La principale différence réside entièrement dans la manière dont ils contiennent des fluides autour de l’arbre rotatif. Ce choix d"ingénierie unique modifie tous les aspects des protocoles d"exploitation, de maintenance et de sécurité.

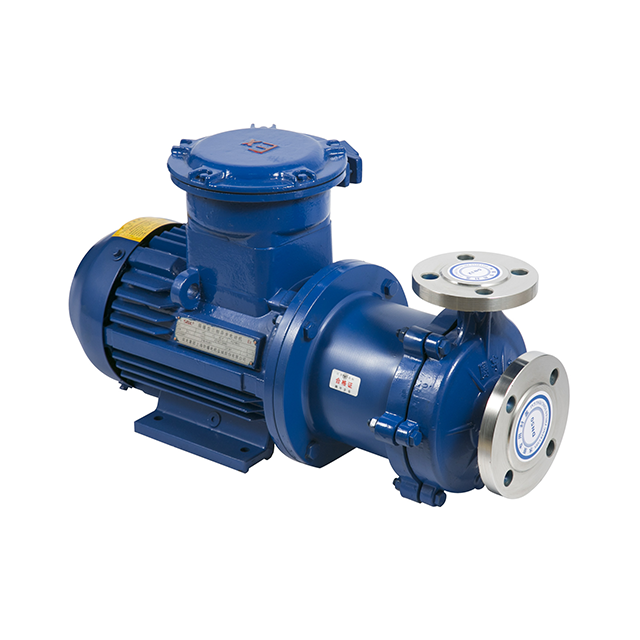

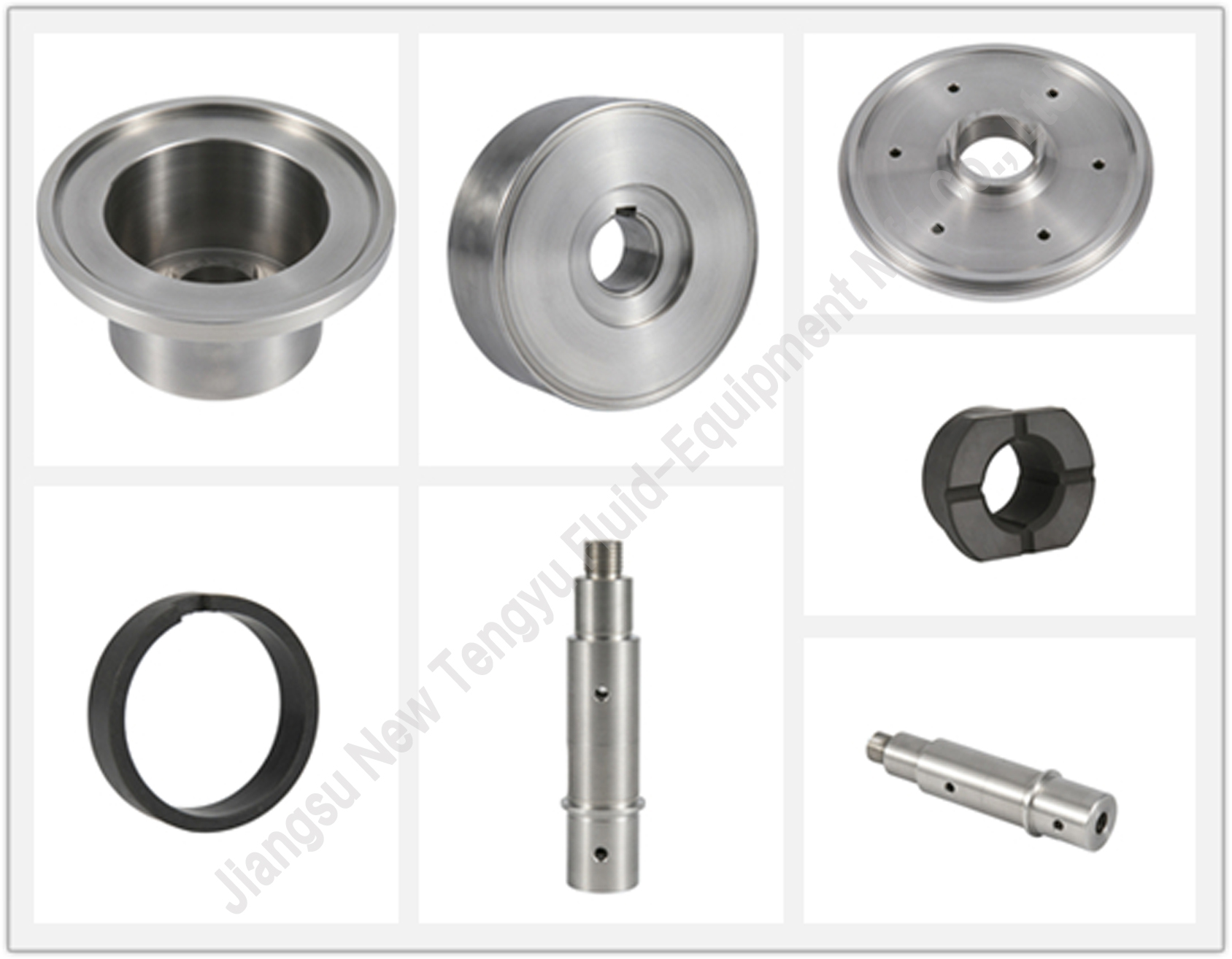

Une pompe à entraînement magnétique utilise un couplage magnétique synchrone pour transmettre le couple moteur. Les fabricants fixent un anneau extérieur d'aimants à l'arbre du moteur. Ils connectent un anneau intérieur d'aimants directement à la roue à l'intérieur du boîtier de la pompe. Une coque de confinement fixe sépare ces deux ensembles magnétiques distincts. Cette enveloppe solide crée une barrière physique impénétrable entre le liquide pompé et l’atmosphère extérieure. Le moteur électrique fait tourner rapidement l’aimant extérieur. De puissantes forces magnétiques atteignent directement la coque non magnétique pour faire tourner l’aimant intérieur. Par conséquent, la turbine tourne et force le fluide à travers la tuyauterie de refoulement. Cette conception signifie que le fluide reste complètement hermétiquement scellé dans la partie humide. Vous éliminez l’arbre physique pénétrant dans le corps de la pompe. Par conséquent, vous éliminez complètement le besoin de joints d’arbre dynamiques. Cette architecture sans joint réduit considérablement les chemins de fuite potentiels. Il offre des garanties de sécurité exceptionnelles lors du pompage de liquides très dangereux.
Un système centrifuge standard s"appuie fortement sur la technologie d"étanchéité dynamique. Les professionnels de l"industrie appellent cela une pompe à garniture mécanique. Il utilise une barrière mécanique physique pour empêcher le fluide de s"échapper le long de l"arbre d"entraînement à rotation rapide. Cette barrière se compose de deux faces de joint hautement polies. Une face du joint tourne le long de l’arbre. L"autre face du joint reste complètement stationnaire à l"intérieur du corps de pompe. Des ressorts robustes ou des soufflets métalliques pressent fermement ces deux faces l"une contre l"autre. Cependant, ils ne fonctionnent pas complètement à sec. Ils s"appuient sur un film microscopique du fluide pompé pour lubrifier les surfaces coulissantes. Ce film fluide essentiel empêche les frottements excessifs et l’accumulation de chaleur catastrophique. Parce qu’elle nécessite une lubrification continue, une garniture mécanique laisse échapper une infime quantité de liquide. Parfois, ces pleurs s’évaporent immédiatement dans l’air. D’autres fois, cela conduit finalement à une fuite de liquide visible sous la plaque de base. Lors du pompage de fluides agressifs, même des suintements mineurs posent d"importants problèmes d"environnement et de sécurité.
Lors de l'évaluation d'une pompe à entraînement magnétique par rapport à une pompe à garniture mécanique , vous devez soigneusement peser plusieurs facteurs opérationnels. Nous mappons cette comparaison directe aux résultats commerciaux critiques. Faire le mauvais choix nuit directement à la rentabilité et à la sécurité du site.
Comparaison de conception de confinement de pompe
| Critères d'évaluation | Entraînement magnétique (sans joint) | Garniture mécanique (étanche) |
|---|---|---|
| Profil de risque de fuite | Système de confinement hermétique 100 % sans fuite | Pleurements mineurs inhérents ; risque d"échec catastrophique |
| Exigences en matière de main-d"œuvre d"entretien | Entretien de routine minimal requis | Surveillance fréquente et remplacements de joints complexes |
| Profil de consommation d"énergie | Pertes mineures de puissance par courants de Foucault dans les coques métalliques | Rendement mécanique élevé au niveau de l"arbre d"entraînement |
| Dépense d"investissement initiale | Généralement plus élevé en raison des aimants aux terres rares | Coût de base généralement inférieur pour les conceptions standard |
Le contrôle des fuites dicte la sécurité environnementale et le statut réglementaire de l’ensemble de votre installation. Les unités d"entraînement magnétiques présentent une conception 100 % sans fuite. Ils utilisent une coque de confinement solide au lieu de joints dynamiques vulnérables. Cette fermeture hermétique les rend idéales pour la stricte conformité EPA et OSHA. Les installations manipulant des liquides hautement toxiques, corrosifs ou inflammables privilégient fortement cette approche précise. Vous éliminez entièrement les émissions fugitives, protégeant ainsi à la fois les travailleurs et la communauté locale. À l’inverse, une pompe à garniture mécanique est intrinsèquement conçue pour suinter le fluide. Le film de fluide lubrifiant nécessaire crée toujours un petit chemin de fuite. Si le système perd cette lubrification essentielle, une défaillance catastrophique des joints s’ensuit souvent rapidement. Un joint fonctionnant à sec surchauffe en quelques secondes et se brise violemment. Cela libère immédiatement des produits chimiques dangereux directement dans l’environnement, déclenchant des protocoles de sécurité stricts.
La fréquence de maintenance a un impact direct sur votre budget opérationnel et vos calendriers de production. Une unité sans joint nécessite généralement une dépense d’investissement initiale plus élevée. Les aimants aux terres rares et les coques de confinement usinées avec précision coûtent beaucoup plus cher à fabriquer. Cependant, l’entretien courant reste exceptionnellement minime au fil des années. Vous n’aurez jamais besoin d’aligner ou de remplacer des joints d’arbre dégradés. Cela réduit considérablement les temps d’arrêt imprévus et coûteux. Pour les applications de fluides propres, la charge financière à long terme diminue considérablement. Les unités à garniture mécanique présentent un CapEx initial bien inférieur à l’achat. Pourtant, ils nécessitent une intervention de maintenance continue et continue. Les techniciens doivent régulièrement remplacer les faces de joint usées. Les configurations à double étanchéité nécessitent une surveillance quotidienne complexe des fluides de barrière. Ces heures de travail continues et ces besoins en pièces de rechange gonflent rapidement les dépenses à long terme au-delà des économies initiales.
La consommation électrique joue un rôle majeur dans les budgets des installations modernes. Les unités d"entraînement Mag peuvent subir des pertes spécifiques par courants de Foucault. Lorsque les aimants tournent rapidement autour des coques de confinement métalliques, ils induisent de forts courants électriques. Ces courants de Foucault génèrent de la chaleur indésirable et consomment une énergie précieuse du moteur. Ce phénomène réduit légèrement l"efficacité globale de la pompe. Vous pouvez atténuer ce problème en choisissant des enveloppes de confinement non métalliques ou composites pour votre procédé. Pendant ce temps, les systèmes de garniture mécanique utilisent une connexion d’arbre directe et ininterrompue. Cette approche à entraînement direct offre une efficacité mécanique bien supérieure. Vous ne ressentez aucun glissement magnétique lors d’opérations intensives. Cependant, les systèmes complexes de support de joints consomment leur propre énergie auxiliaire. Le pompage de fluides de barrière ou le fonctionnement d’échangeurs de chaleur externes consomment de l’énergie supplémentaire. Vous devez prendre en compte ces charges électriques auxiliaires dans vos calculs d’efficacité finaux.
Les avantages théoriques se heurtent souvent aux dures réalités pratiques. Vous devez évaluer les caractéristiques spécifiques du fluide pour guider une correspondance réaliste des applications. Les pompes tombent en panne lorsque les ingénieurs ignorent les propriétés physiques des produits chimiques transférés.
Les unités d"entraînement magnétiques luttent considérablement contre les particules abrasives. La conception interne repose entièrement sur des chemins d’écoulement très étroits. Une petite partie du fluide pompé est détournée vers l"intérieur pour refroidir le couplage magnétique. Les matières en suspension obstruent facilement ces chemins de refroidissement internes. De plus, les abrasifs tranchants usent rapidement la coque de confinement extrêmement fine. Une fois la coque brisée, la pompe tombe en panne de manière catastrophique et déverse du liquide. Nous préconisons fortement les conceptions de garnitures mécaniques pour le déplacement de boues ou de fluides sales. Vous pouvez les équiper en utilisant des matériaux incroyablement durs comme le carbure de silicium ou le carbure de tungstène. Ces faces d’étanchéité robustes résistent bien mieux à l’usure abrasive que les carénages de confinement fragiles.
L’épaisseur du fluide influence la façon dont les composants internes transmettent la puissance de rotation. Les accouplements magnétiques possèdent des limites de transmission de couple strictes et inflexibles. Lors de la manipulation de fluides très visqueux, le moteur électrique peut facilement maîtriser la liaison magnétique. Cela provoque le découplement des aimants internes et externes, conduisant à un glissement magnétique total. La turbine cesse de tourner complètement tandis que le moteur continue de tourner inutilement. Par conséquent, vous devez toujours recommander des garnitures mécaniques pour les tâches de transfert de produits chimiques très visqueux. Une connexion directe à l"arbre gère en toute sécurité les polymères épais, les résines collantes et les boues lourdes. L"arbre en métal massif transmet un couple maximal sans aucun risque de glissement.
Des perturbations du processus interrompent occasionnellement l’alimentation en fluide de la tuyauterie d’aspiration. Nous appelons cela le fonctionnement à sec, et cela endommage gravement les équipements rotatifs. Les pompes Mag Drive sont incroyablement vulnérables aux conditions de fonctionnement à sec. Sans fluide liquide pour dissiper la chaleur, le couplage magnétique surchauffe rapidement. Le pic de température détruit les roulements internes en céramique et fait fondre les composants structurels en plastique. Un fonctionnement à sec détruit une pompe sans joint en quelques minutes seulement. Les garnitures mécaniques échouent également rapidement lorsqu’elles fonctionnent complètement à sec. Sans le film de fluide lubrifiant, le joint délicat risque de se fissurer à cause d"un immense choc thermique. Cependant, les configurations à double étanchéité offrent une défense solide et fiable. Ils utilisent des fluides de barrière sous pression emprisonnés entre deux garnitures mécaniques distinctes. Ce fluide secondaire assure un refroidissement vital même si le fluide de procédé primaire cesse de circuler. Ils survivent facilement aux conditions temporaires de marche à sec tout en donnant aux opérateurs le temps de réagir.
Chaque système d’ingénierie comporte des risques opérationnels spécifiques. Comprendre ces modes de défaillance démontre une planification de processus fiable et une solide prévision technique. L"expérience sur le terrain nous montre exactement où ces conceptions échouent généralement sous l"effet des contraintes.
La sélection du bon équipement nécessite un arbre de décision strict et logique. Les équipes d’approvisionnement et le personnel d’ingénierie peuvent utiliser ces règles simples par défaut pour affiner rapidement leurs choix.
Par défaut, une pompe à entraînement magnétique si :
Par défaut, une pompe à garniture mécanique si :
Les systèmes de transfert de produits chimiques exigent précision, fiabilité et sécurité incontestable. Aucune des deux technologies de pompe n’est universellement supérieure dans tous les scénarios. Le choix optimal reste une équation mathématique complexe équilibrant les propriétés des fluides, les risques environnementaux et la capacité de maintenance des installations. Votre décision finale dicte directement la sécurité des installations à long terme et la santé budgétaire globale. Ne devinez pas lors de l’évaluation d’une pompe chimique pour des environnements industriels dangereux. Nous encourageons fortement les acheteurs à collecter d’abord des données exactes sur les fluides de processus. Mesurez avec précision la viscosité, la densité spécifique, la pression de vapeur et la teneur en solides. Utilisez ces chiffres précis avant de demander une analyse personnalisée du dimensionnement de la pompe. Une bonne planification dès le départ évite des échecs de confinement désastreux et coûteux à l’avenir. Contactez des fabricants de confiance pour exécuter ces calculs en fonction de vos dessins isométriques de tuyauterie spécifiques.
R : Oui, de par leur conception, ils n"ont pas de joint d"étanchéité dynamique, ce qui signifie que le fluide est hermétiquement confiné. Le liquide pompé reste solidement isolé de l"atmosphère à moins que le boîtier externe ou la coque de confinement ne soit physiquement brisé par une usure extrême ou un impact.
R : Définissez vos attentes autour de normes dimensionnelles comme ANSI ou ISO. Bien que des unités de pompe entières puissent être remplacées de manière transparente dans des empreintes de tuyauterie existantes, les conversions internes de la même partie humide sont rarement réalisables. Vous devez remplacer l’ensemble de la pompe.
R : Le prix reflète le coût substantiel des aimants de terres rares comme le néodyme ou le samarium cobalt. Les coques de confinement conçues avec précision augmentent également les dépenses. Cependant, vous équilibrez ces coûts initiaux avec les économies liées au fait de ne pas avoir besoin d"un système complexe de support de garniture mécanique.
