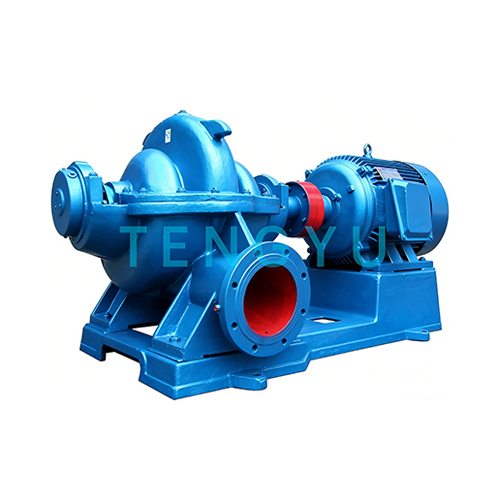

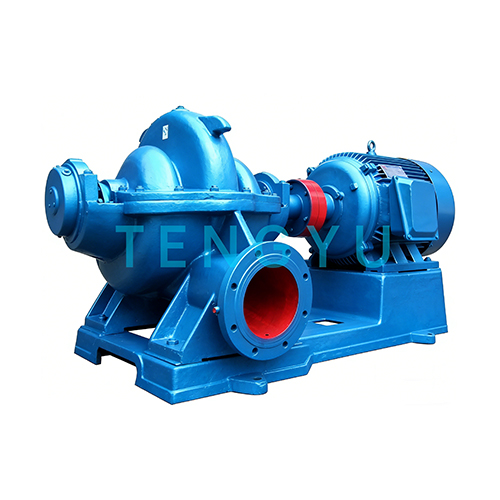

Pompe centrifuge à double aspiration, à division axiale, série BB1, approuvée API 610

Pompe centrifuge à double aspiration, à division axiale, série BB1, approuvée API 610

Nom du produit: Double aspiration série BB1, pompe centrifuge à division axiale, approuvée API 610

Caractéristiques principales :

Le principal avantage de la pompe centrifuge API 610 BB1 réside dans sa conception structurelle scientifique. Les principales caractéristiques structurelles sont les suivantes :

1. Structure divisée axialement : Le corps de pompe est divisé axialement en un corps de pompe supérieur et un corps de pompe inférieur le long de la ligne centrale horizontale. Cette conception permet un accès direct au corps supérieur de la pompe pour l'inspection et le remplacement des composants internes tels que la roue, les joints et les roulements sans démonter les tuyaux d'entrée et de sortie et le moteur. Cela réduit considérablement les temps d'arrêt pour la maintenance et les coûts d'exploitation, ce qui le rend particulièrement adapté aux lignes de production industrielles fonctionnant en continu.

2. Conception de turbine à double aspiration : La roue adopte une structure à double aspiration, avec un liquide aspiré symétriquement des deux côtés de la roue. Cela équilibre efficacement la poussée axiale de la roue, réduit la charge sur les roulements et prolonge la durée de vie des roulements. Simultanément, la structure à double aspiration élargit la zone d'aspiration du liquide, améliore les performances anti-cavitation de la pompe et réduit le risque de cavitation, ce qui la rend adaptée au transport de fluides facilement vaporisables (tels que le pétrole brut léger et l'eau propre à haute température).

3. Configuration standardisée des composants : Conformément aux exigences d'interchangeabilité des composants de la norme API 610, les composants clés tels que les roues, les arbres, les joints et les roulements utilisent tous des conceptions standardisées. Les composants du même modèle provenant de différents fabricants sont interchangeables, ce qui réduit les coûts d'approvisionnement et d'inventaire des pièces de rechange et améliore la polyvalence et la maintenabilité de l'équipement.

4. Corps de pompe et système d'arbre à haute résistance: Le corps de la pompe est en fonte, en acier moulé ou en acier inoxydable (sélectionnés en fonction de la corrosivité du fluide), subissant un traitement de vieillissement et des tests non destructifs pour garantir un fonctionnement sans fuite et sans déformation dans des conditions de moyenne et haute pression. L'arbre de la pompe est en acier allié à haute résistance, traité thermiquement, possédant une excellente résistance à la fatigue et à l'usure, adapté à un fonctionnement continu à long terme.

5. Système d’étanchéité fiable : La configuration standard comprend une garniture mécanique (des garnitures mécaniques à une ou deux extrémités peuvent être sélectionnées en fonction des conditions de fonctionnement). Dans certains scénarios, des scellés d’emballage peuvent être utilisés. Les performances d'étanchéité répondent aux exigences strictes en matière de fuite de la norme API 610, empêchant efficacement les fuites de fluides et garantissant la sécurité de la production et de l'environnement.

Idéal pour transportant des fluides à moyenne et haute pression et à haut débit dans les industries pétrolière, pétrochimique, électrique et chimique.

Quantité:
État de disponibilité:





enquête Ajouter au panier

Modèle:
XZA/XZE
Marque de produit:
Tengyu Brand

Description du produit

La pompe centrifuge à double aspiration à division axiale API 610 BB1 est strictement conforme aux normes API 610 (12e édition)/ISO 13709. Il s'agit d'un dispositif de transport de fluide essentiel dans des domaines industriels exigeants tels que le pétrole, la pétrochimie et la production d'électricité. Il est conçu pour une pression moyenne à élevée, un débit élevé et un fonctionnement stable à long terme, adaptable à divers milieux industriels, et offre une maintenance pratique et une efficacité énergétique élevée.

Avantages principaux :

• Conformité aux normes : Entièrement conforme aux normes faisant autorité telles que API 610 12e édition et API 682 4e édition, répondant aux exigences industrielles strictes en matière d'étanchéité, de vibration et d'équilibre, et adaptée aux applications lourdes.

• Structure pratique : la conception divisée axialement permet une maintenance sans démonter les tuyaux et les moteurs, réduisant ainsi considérablement les temps d'arrêt et les coûts de maintenance ; la turbine à double aspiration équilibre la poussée axiale, résiste à la cavitation et a une longue durée de vie.

• Haute efficacité et stabilité : la conception optimisée de la turbine atteint un rendement de 75 % à 92 %, ce qui entraîne une consommation d'énergie inférieure ; les composants modulaires et les pièces standardisées garantissent une interchangeabilité élevée, un fonctionnement fiable et un temps moyen entre pannes (MTBF) long.

• Adaptabilité flexible : Les matériaux peuvent être sélectionnés selon les besoins (fonte, acier moulé, acier inoxydable, etc.), les paramètres peuvent être personnalisés, adaptables à divers fluides et conditions de fonctionnement, très polyvalents.

Paramètres clés (plage standard)

• Débit : 10~10 000 m³/h (personnalisable jusqu'à 18 000 m³/h)

• Tête : 10~250 m (personnalisable jusqu'à 260 m)

• Température moyenne : -40 ℃ ~ 200 ℃ (haute température personnalisable jusqu'à 280 ℃)

• Pression de service : ≤10 MPa, adaptée aux scénarios de moyenne et haute pression

• Médias compatibles : pétrole brut, eau propre, solvants chimiques, boues légèrement solidifiées, etc.

Scénarios applicables : largement utilisé dans le pétrole et la pétrochimie (transfert de pétrole brut, raffinage de l'eau en circulation), l'énergie (eau d'alimentation de chaudière, eau en circulation), la chimie, l'exploitation minière métallurgique, la protection de l'environnement municipal et d'autres domaines, particulièrement adapté aux processus critiques avec un fonctionnement continu et des exigences élevées de résistance à la cavitation.

Qualité et service : les matières premières sont soumises à des tests rigoureux et tous les produits sont entièrement testés avant de quitter l'usine. Une garantie de 12 mois est fournie. Nous proposons une assistance technique professionnelle en matière de sélection, d'installation et de mise en service, une réponse après-vente 24 heures sur 24 et un approvisionnement en pièces de rechange à long terme pour garantir un fonctionnement stable de l'équipement tout au long du processus.
