La sélection du mauvais équipement de mélange conduit à des lots stratifiés et à un gaspillage de matériaux. Vous risquez une consommation d’énergie excessive et une panne mécanique prématurée sur toute la ligne. Les enjeux opérationnels restent aujourd’hui incroyablement élevés pour les procédés de mélange industriels. L’ agitateur d’entrée de gamme constitue la norme éprouvée de l’industrie. Il gère efficacement une grande majorité de processus complexes de mélange liquide-liquide et solide-liquide. Les ingénieurs d'usine s'appuient sur cet équipement pour obtenir des résultats cohérents et évolutifs dans des environnements chimiques très exigeants. Cet article fournit un cadre rigoureux et axé sur l’ingénierie pour votre prochain projet. Vous apprendrez à évaluer si ce système s'adapte parfaitement à la géométrie spécifique de votre navire. Nous explorerons également comment la viscosité du fluide et les objectifs distincts du processus dictent votre choix final d'équipement.
Les agitateurs à entrée supérieure offrent une polyvalence supérieure pour les modèles de débit complexes, mais nécessitent un support de toit structurel et un dégagement suffisant au-dessus de votre tête.
Le choix entre une entrée par le haut et un montage alternatif dépend fortement de la viscosité du fluide, du volume du réservoir et du risque de déflexion de l"arbre à des vitesses critiques.
L"évaluation d"un agitateur monté sur le dessus nécessite d"équilibrer la conception de la turbine, le couple du moteur et le déflecteur de la cuve pour éliminer les zones mortes sans sur-ingénierie de la consommation d"énergie.
Les réservoirs à cisaillement élevé, à viscosité élevée ou exceptionnellement profonds nécessitent souvent des solutions alternatives (par exemple, entrée latérale ou entrée par le bas) en raison des limites de tartre mécanique.
Nous définissons cet équipement simplement. Il se compose d’un ensemble moteur et boîte de vitesses monté de manière centrale ou excentrique. Cette unité d"entraînement entraîne un arbre vertical s"étendant vers le bas dans un réservoir. Diverses turbines se fixent à cet arbre pour mélanger le contenu.

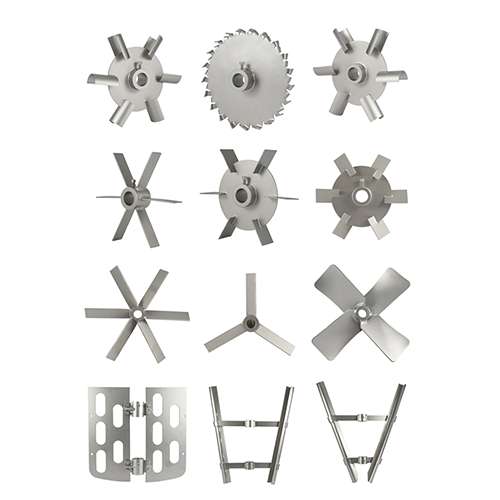

La dynamique des flux détermine les performances de votre processus. L"équipement crée des modèles de débit distincts en fonction de votre sélection spécifique de turbine. Les turbines à flux axial poussent le fluide vers le bas jusqu"au fond du réservoir. Le fluide remonte ensuite les parois du vaisseau. Nous utilisons ce modèle principalement pour les suspensions solides et les mélanges rapides. Les turbines à flux radial poussent le fluide vers l’extérieur vers les parois du réservoir. Ils excellent dans les applications de dispersion de gaz et de cisaillement intense.
Les ingénieurs spécifient souvent un agitateur monté sur le dessus pour les environnements fermés et sous pression. L'orientation verticale permet aux joints de rester dans l'espace de vapeur. Ce positionnement réduit le contact direct entre la face du joint et le produit liquide. Il minimise l’usure et prolonge considérablement la durée de vie des joints.
Le montage descendant offre une adaptabilité inégalée pour les opérations dynamiques. Vous pouvez installer plusieurs niveaux de turbine le long d’un seul arbre vertical. Cette configuration gère parfaitement les changements de niveaux de lots. À mesure que vous réduisez le volume du réservoir, les turbines inférieures continuent de mélanger sans aérer le produit.
Les ingénieurs débattent fréquemment des orientations de montage pour le stockage de gros volumes. Il faut une comparaison directe et sans fard pour faire le bon choix. Chaque configuration répond à des réalités opérationnelles très distinctes.
Le volume et la profondeur du réservoir influencent fortement votre décision. Les systèmes d’entrée par le haut excellent dans les géométries standard. Ils fonctionnent mieux dans les réservoirs présentant un rapport hauteur/diamètre de 1:1 ou 1,5:1. Cependant, l’entrée latérale devient beaucoup plus rentable dans les réservoirs de stockage massifs et peu profonds. Le stockage du pétrole ou les installations de traitement de l’eau à grande échelle nécessitent souvent des unités à entrée latérale. Dans ces réservoirs massifs, les longs puits verticaux deviennent mécaniquement non viables. Ils vibreraient excessivement et finiraient par se plier sous les forces du fluide.
Les limites de viscosité séparent également nettement ces deux technologies. Les systèmes à entrée supérieure gèrent un vaste spectre de viscosités de fluides. Ils peuvent mélanger des liquides aqueux aussi facilement que des boues épaisses. Les mélangeurs à entrée latérale restent strictement limités aux mélanges à faible viscosité. Les fluides épais ne s’écouleront tout simplement pas correctement à partir d’une poussée latérale.
Les risques de maintenance et de contamination favorisent les conceptions verticales. Les configurations à entrée supérieure maintiennent la garniture mécanique au-dessus du niveau de liquide. Cette orientation réduit considérablement le risque de fuites catastrophiques des réservoirs. Il simplifie l"entretien de routine par rapport aux joints à entrée latérale. Si un joint à entrée latérale tombe en panne, vous devez vider tout le réservoir pour le réparer.
Tableau 1 : Comparaison des agitateurs à entrée supérieure et latérale
Fonctionnalité | Configuration de l"entrée supérieure | Configuration d"entrée latérale |
|---|---|---|
Géométrie idéale du navire | 1:1 à 1,5:1 Hauteur/Diamètre | Réservoirs de stockage massifs et peu profonds |
Capacité de viscosité | Faible à modérément élevé | Viscosité strictement faible |
Emplacement du joint | Espace vapeur (au-dessus du liquide) | Immergé dans le produit |
Impact sur l"entretien | Accessible sans vidange | Nécessite une vidange complète du réservoir |
Spécifier le bon équipement nécessite une analyse rigoureuse des données. Vous ne pouvez pas deviner les paramètres. Nous nous appuyons sur trois principaux piliers d’évaluation.
Propriétés du fluide : Vous devez évaluer la densité spécifique avec précision. Mesurez les changements de viscosité tout au long du cycle du lot. Déterminer des exigences strictes pour la suspension solide si des particules sont présentes. Les fluides plus épais nécessitent un couple plus élevé et des boîtes de vitesses structurellement robustes.
Géométrie du navire et déflecteurs : les performances d'entrée optimales dépendent strictement de la conception du réservoir. Les deux éléments fonctionnent comme un seul système dynamique. Le montage central dans des réservoirs cylindriques nécessite généralement des chicanes murales. Les chicanes empêchent toute la masse fluide de tourbillonner dans un vortex. Sans chicanes, vous obtenez un mauvais mélange et des contraintes mécaniques élevées. À l’inverse, vous pouvez parfois éviter les chicanes dans les réservoirs plus petits en utilisant un support décentré ou incliné.
Intégrité mécanique : les ingénieurs doivent faire face aux réalités des arbres longs et en porte-à-faux. Les forces du fluide poussent latéralement contre les roues en rotation. Vous devez dimensionner l'arbre pour éviter un faux-rond excessif. Plus important encore, le système doit fonctionner en toute sécurité en dessous de sa vitesse critique. Atteindre une vitesse critique provoque des vibrations destructrices. Ces vibrations peuvent briser les boîtes de vitesses et plier les arbres.
Traiter votre mélangeur à cuve comme un composant isolé est une erreur courante. Le corps de la cuve et le système d'agitation partagent une synergie vitale. Les chicanes, les formes du fond et les niveaux de liquide déterminent tous le succès du processus final.
Une installation correcte nécessite une planification minutieuse des installations. De nombreux acheteurs se concentrent uniquement sur la dynamique des fluides. Ils négligent les réalités physiques liées à l’intégration de machinerie lourde dans une usine existante.
Considérons d’abord les exigences structurelles. Le toit du réservoir doit supporter des charges dynamiques massives. Il ne s’agit pas seulement de supporter le poids statique du moteur. Le toit ou le pont structurel doit résister au couple dynamique généré lors de mélanges intenses. Les toits faibles fléchiront, provoquant un désalignement de l’arbre et une défaillance rapide des roulements.
Vous devez également prévoir des contraintes strictes de marge. Nous constatons fréquemment un risque de déploiement majeur dans les installations plus anciennes. Les plantes n’ont souvent pas l’espace vertical nécessaire au-dessus du réservoir. Vous avez besoin d’une hauteur de plafond suffisante pour l’installation de la gaine et son retrait ultérieur. Si vous manquez de hauteur libre, vous aurez peut-être besoin d"arbres segmentés reliés par des accouplements rigides.
Les technologies d’étanchéité nécessitent la même attention. Voici un bref aperçu de vos options :
Joints à lèvres : économiques pour un confinement simple de la poussière et des vapeurs. Ils offrent une résistance minimale à la pression.
Boîtes à garniture : traditionnelles et durables. Ils nécessitent un ajustement régulier et permettent de légères fuites de vapeur de par leur conception.
Garnitures mécaniques : essentielles pour les environnements dangereux ou sous pression. Ils offrent des performances sans fuite.
Étant donné que les systèmes verticaux sont montés au-dessus du fluide, ils offrent un avantage unique. Vous pouvez utiliser des joints lubrifiés au gaz ou fonctionnant à sec. Ces joints reposent en toute sécurité dans l'espace de vapeur d'un agitateur de réacteur . Ils ne touchent jamais le produit liquide, ce qui élimine totalement la contamination mécanique.
Nous devons reconnaître explicitement les limitations mécaniques. Aucune technologie de mélange ne résout à elle seule tous les problèmes industriels. Savoir quand éviter un système monté sur le dessus évite des pannes de processus coûteuses.
Évitez-les pour les applications à très haute viscosité. Les pâtes, les pâtes épaisses et les adhésifs épais présentent un écoulement laminaire. Le mouvement du fluide reste très localisé près de la pale de la turbine. Une turbine centrale standard percera simplement un trou à travers le produit. Pour ces matériaux exigeants, vous avez besoin de mélangeurs doubles planétaires. Alternativement, les agitateurs à ancre ou à ruban qui grattent les parois du récipient fonctionnent bien mieux.
Les réservoirs exceptionnellement profonds présentent une autre limite stricte. Lorsqu’un réservoir est inhabituellement haut, la longueur d’arbre requise devient problématique. L"arbre doit être d"une épaisseur peu pratique pour éviter de se plier sous des charges de fluide. Cette épaisseur fait grimper les coûts des matériaux de manière astronomique. Dans ces géométries extrêmes, les modèles à entrée par le bas ou à entrée latérale sont mécaniquement plus sûrs et beaucoup moins chers.
Les environnements de nettoyage sanitaire dictent parfois des conceptions alternatives. Il existe certainement d’excellents modèles d’entrée de gamme avec nettoyage en place (CIP). Cependant, les applications biopharmaceutiques très strictes n’exigent aucun risque. Tout système mécanique aérien comporte un léger risque de gouttes de lubrifiant dans le lot. Certaines installations préfèrent les mélangeurs magnétiques montés en bas pour éliminer complètement les menaces de contamination descendantes.
Passer de la théorie aux achats nécessite des données organisées. Vous devez fournir aux fournisseurs des paramètres exacts. Des spécifications vagues conduisent à des équipements surdimensionnés et coûteux.
Commencez par exécuter un processus rigoureux de collecte de données. Rassemblez les variables minimales que tout acheteur réputé doit fournir. Vous avez besoin de dimensions précises du réservoir, y compris la forme du plat inférieur. Enregistrez la viscosité et la densité de votre fluide à différentes températures. Notez la température de fonctionnement maximale et la pression interne du récipient. Enfin, définissez le taux de rotation ou le temps de mélange souhaité.
Nous vous recommandons fortement de demander une modélisation de la dynamique des fluides computationnelle (CFD). Des fournisseurs réputés le proposent pour les processus à enjeux élevés ou personnalisés. CFD simule la façon dont le fluide se déplacera à l"intérieur de votre réservoir spécifique. Il permet de valider les modèles de flux avant de signer un bon de commande. Cela prouve visuellement que vos déflecteurs et l"espacement de vos turbines élimineront réellement les zones mortes.
Travailler en étroite collaboration avec les ingénieurs d’application pendant cette phase. Mettez-les au défi d’expliquer leurs choix de turbine. Demandez comment ils ont calculé la vitesse critique de l"arbre. Un fournisseur digne de confiance fournira des calculs techniques transparents pour étayer son devis.
Un agitateur à entrée supérieure reste la solution la plus polyvalente pour le mélange industriel général. Il gère une vaste gamme de viscosités de fluides et de modèles d’écoulement complexes. Cependant, vous devez vous assurer que la conception mécanique respecte les limitations strictes de longueur d’arbre. La géométrie de votre vaisseau et les déflecteurs internes doivent parfaitement supporter la dynamique des fluides prévue.
Agissez dès aujourd’hui pour passer de l’évaluation à une spécification stricte. Téléchargez un questionnaire de dimensionnement complet d"un fabricant de confiance. Contactez un ingénieur d’application pour discuter de votre rhéologie des fluides. Examinez attentivement les fiches techniques pour vous assurer que l’équipement correspond exactement à vos objectifs de processus.
R : Une plage réaliste et conservatrice va de 50 000 à 100 000 cps. Cette limite dépend fortement du type de roue choisi et du couple moteur disponible. Au-delà de ce seuil, vous avez généralement besoin de grattages spécialisés, de conceptions d"ancrage ou de mélangeurs à double planétaire pour gérer le flux laminaire localisé.
R : Le montage central dans des réservoirs cylindriques nécessite absolument des chicanes. Ils empêchent toute la masse fluide de tourner sous forme de corps solide, ce qui provoque un vortex. Cependant, si vous utilisez une position de montage décalée ou inclinée dans des volumes plus petits, vous pouvez souvent éliminer complètement le besoin de déflecteurs muraux.
R : Les ingénieurs évitent les oscillations en augmentant le diamètre de l"arbre. Nous utilisons souvent des arbres à tubes creux pour maximiser le rapport rigidité/poids. Une autre option consiste à utiliser des paliers stables (paliers à loquet inférieur) ancrés au fond du réservoir. Cependant, les roulements immergés présentent des inconvénients notables en matière de maintenance et de nettoyage.
R : Oui, ils conviennent parfaitement à ces environnements. Les fabricants les intègrent à des garnitures mécaniques spécialisées, telles que des garnitures doubles à fonctionnement à sec ou lubrifiées au gaz. Ces systèmes d"étanchéité maintiennent en toute sécurité des vides profonds ou gèrent des pressions internes élevées dans un réacteur chimique.
