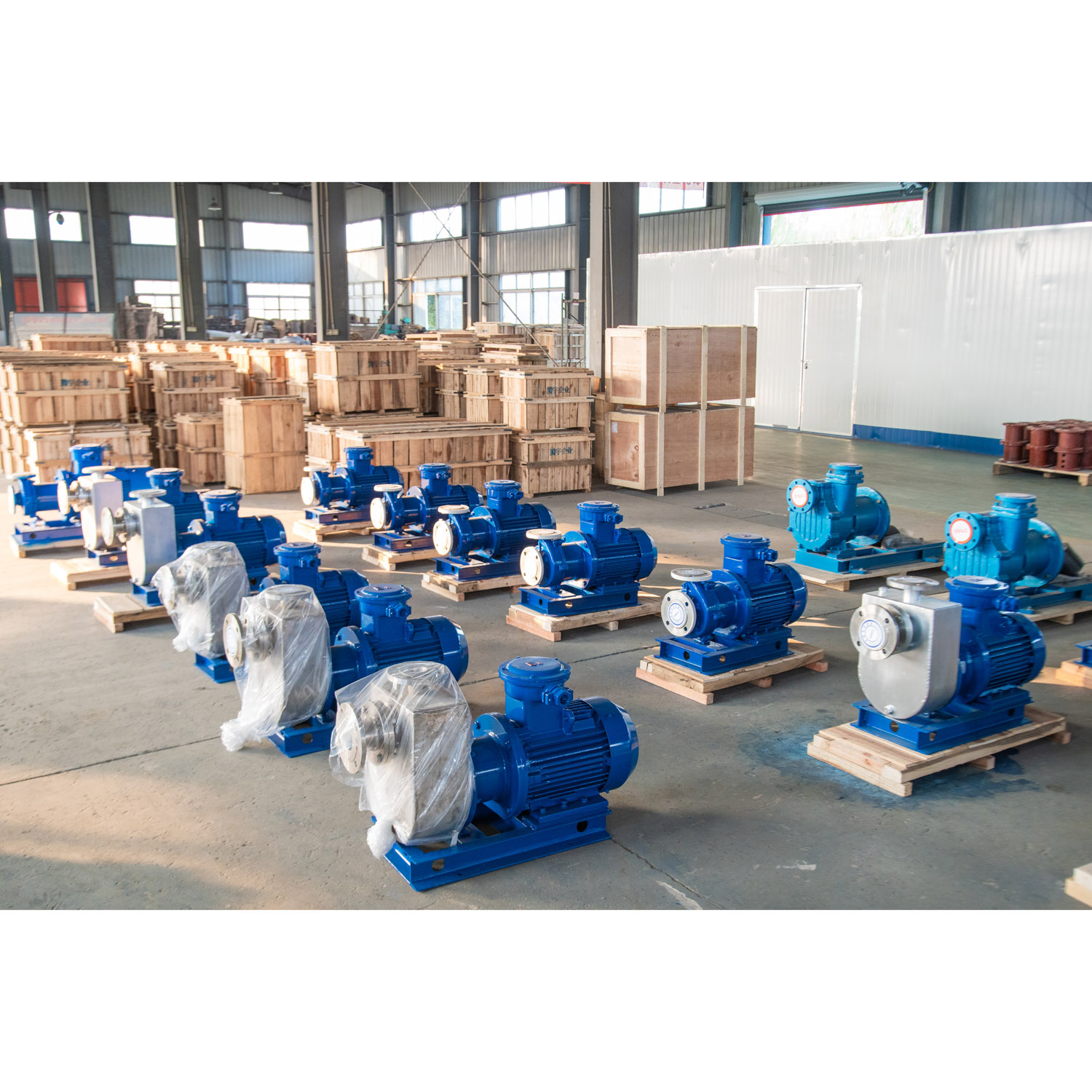

Le transfert de fluides dangereux, volatils ou de grande valeur à partir de têtes d'aspiration négatives présente des risques opérationnels importants. Les installations qui extraient des produits chimiques de réservoirs souterrains ou de wagons à chargement par le haut exigent une fiabilité absolue. Toute défaillance du système au cours de ce processus peut entraîner de graves risques pour l’environnement et la sécurité. Les pompes centrifuges standard ont constamment du mal à gérer l’entraînement de l’air. Ils perdent souvent leur autonomie lors des phases critiques de démarrage. Parallèlement, les pompes traditionnelles à garniture mécanique présentent des risques de fuite inévitables en cas de fonctionnement prolongé. Ces systèmes conventionnels ne suffisent tout simplement pas dans des conditions de levage complexes. Nous explorerons comment l'association d'une pompe magnétique auto-amorçante à un réservoir d'aspiration offre une solution spécialisée et sans fuite. Vous découvrirez les avantages mécaniques de cette configuration spécifique. Nous couvrons également la sélection des matériaux essentiels, les règles de dimensionnement du système et les réalités critiques de la maintenance pour garantir un déploiement sûr et efficace.
De nombreuses installations s"appuient traditionnellement sur des clapets de pied associés à des pompes auto-amorçantes mécaniquement scellées. Cette approche conventionnelle entraîne souvent des frais de maintenance inévitables. Les clapets de pied se bouchent régulièrement ou ne parviennent pas à s"asseoir correctement. Les garnitures mécaniques s’usent inévitablement avec le temps. Lorsque les phoques se dégradent, ils libèrent des émissions fugitives dans l’environnement. Ces fuites déclenchent de graves violations des normes de conformité de l"EPA et de l"OSHA. Les installations sont alors confrontées à de lourdes amendes et à des arrêts opérationnels forcés.
La conception de l’entraînement magnétique élimine complètement ces points de défaillance spécifiques. Une pompe sans joint utilise un couplage magnétique avancé pour entraîner la roue interne. Un aimant d"entraînement externe se connecte directement au moteur. Il tourne autour d"une coque de confinement stationnaire. À l’intérieur de cette coque, un aimant interne se connecte à l’ensemble turbine. La force magnétique transfère le couple directement à travers la barrière à coque solide. Cela crée un joint hermétique absolu. Le fluide de traitement reste entièrement contenu dans le corps de la pompe.
Le déploiement de cette technologie garantit un succès opérationnel mesurable. Les installations éliminent les tâches courantes de remplacement des joints. Ils évitent entièrement les coûts coûteux de dépollution environnementale. En supprimant le risque de fuites toxiques, les directeurs d’usine maximisent la sécurité des opérateurs lors des transferts de fluides volatils. Les avantages financiers et de sécurité dépassent largement les complexités initiales de l’installation.
Les ingénieurs ne déploient pas de systèmes auto-amorçants sans joint pour le transfert d’eau de base. Ils réservent cette configuration à des scénarios opérationnels très spécifiques et à haut risque. Comprendre ces cas d"utilisation stratégiques vous aide à justifier la mise à niveau du système.

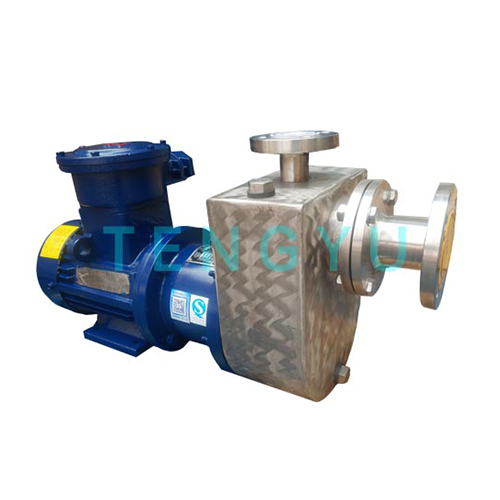

Le choix de la métallurgie appropriée dicte directement la durée de vie de votre système de pompage. Les plastiques techniques fonctionnent bien pour l'eau ambiante, mais les applications industrielles exigent des solutions métalliques robustes. Une pompe magnétique auto-amorçante SS304 offre une excellente adaptation opérationnelle à des familles chimiques spécifiques.
L"acier inoxydable 304 surpasse considérablement les plastiques techniques dans les environnements difficiles. Il offre une stabilité thermique supérieure pour le traitement des hydrocarbures à haute température. Le SS304 démontre également une résistance exceptionnelle aux solvants industriels comme le toluène et l"acétone. De plus, les boîtiers métalliques offrent une durabilité vitale contre les chocs mécaniques légers. Les plastiques se fissurent souvent sous la contrainte des canalisations, mais l"acier inoxydable conserve son intégrité structurelle.
Cependant, vous devez reconnaître où SS304 échoue. Les chlorures très agressifs provoquent des piqûres rapides et des fissures par corrosion sous contrainte dans l"acier inoxydable standard. Les acides forts, tels que l"acide sulfurique ou chlorhydrique concentré, détruiront une coque de confinement SS304 en quelques heures. Lorsque vous manipulez ces produits chimiques agressifs, vous devez vous tourner vers des alternatives doublées de PTFE ou de PFA.
Vous devez analyser attentivement le rapport coût/durée de vie. Les unités SS304 nécessitent une dépense d"investissement initiale plus élevée que la fonte de base ou le polypropylène. Pourtant, dans des environnements chimiques compatibles, ils offrent un retour sur investissement massif. La durée de vie opérationnelle prolongée et l’élimination des cycles de réparation compensent facilement la prime d’achat initiale.
Un dimensionnement approprié du système nécessite des calculs hydrauliques précis. Les conjectures conduisent à une panne mécanique immédiate. Vous devez évaluer soigneusement la relation entre la pompe, le réservoir d"aspiration et la disposition de la tuyauterie.
La logique de dimensionnement du bac d’aspiration suit une règle mathématique stricte. Le volume du réservoir doit largement dépasser le volume total de la tuyauterie d"aspiration vide. Lorsque la pompe démarre, elle aspire le liquide du réservoir d"aspiration pour créer un vide. Si le réservoir est trop petit, la pompe évacue son liquide d"amorçage avant d"évacuer tout l"air des conduites. Le système ne parviendra pas à s’amorcer et fonctionnera immédiatement à sec.
Vous devez également maîtriser les calculs NPSH (Net Positive Succion Head). La hauteur manométrique disponible (NPSHa) dans votre système doit toujours dépasser la hauteur manométrique requise (NPSHr) de la pompe. Vous calculez NPSHa en prenant en compte la pression atmosphérique absolue, la hauteur de levage statique, la pression de vapeur et la perte de friction à travers la tuyauterie. Si NPSHr dépasse NPSHa, le fluide bouillira à l’intérieur du boîtier, provoquant une cavitation destructrice.
| Impact | variable sur les performances du système | Méthode de contrôle |
|---|---|---|
| Pression atmosphérique | Une altitude plus élevée diminue le NPSHa disponible. | Ajustez les calculs en fonction de l’élévation des installations. |
| Hauteur de levage statique | Des réservoirs plus profonds réduisent la pression d’aspiration disponible. | Minimisez la distance verticale entre la pompe et le niveau de liquide. |
| Perte par frottement | Les longs tuyaux et coudes consomment de l’énergie. | Augmentez le diamètre du tuyau et réduisez les coudes brusques. |
| Pression de vapeur | Les fluides chauds se vaporisent facilement, détruisant l"amorçage. | Maintenir la température du fluide en dessous des seuils d"ébullition. |
Enfin, évaluez la densité de votre fluide de procédé. Les accouplements magnétiques ont des limites de couple strictes. Le pompage de fluides à haute densité nécessite plus d’énergie. Si la densité du fluide dépasse le couple magnétique nominal, un découplage magnétique se produit. L"aimant interne se désynchronise du disque externe. Le moteur continue de tourner, mais la turbine s"arrête complètement.
Les systèmes d’entraînement magnétique exigent une discipline opérationnelle stricte. Tout en éliminant les fuites des joints, ils introduisent des vulnérabilités uniques. Vous devez former les opérateurs pour reconnaître et atténuer ces risques spécifiques de mise en œuvre.
Le fonctionnement à sec constitue la vulnérabilité la plus critique. Les pompes sans joint dépendent entièrement du fluide de procédé pour la lubrification des roulements internes. Ils utilisent des roulements en carbure de silicium. Ces roulements génèrent des frictions intenses sans liquide. Malgré le réservoir d"aspiration protecteur, un fonctionnement à sec prolongé lors d"un échec d"amorçage entraînera une défaillance catastrophique des roulements en quelques minutes.
De plus, les pompes magnétiques sont totalement intolérantes aux solides. Les jeux internes entre la turbine et la coque de confinement sont incroyablement serrés. Les particules abrasives ou dures présentes dans le fluide détruiront rapidement l’enveloppe de confinement interne. Ils marqueront également les roulements en carbure de silicium. Vous devez installer des crépines d"aspiration de haute qualité. Cependant, les opérateurs doivent surveiller ces crépines quotidiennement. Une crépine bouchée modifie considérablement votre NPSHa, ramenant directement à la cavitation.
La génération de chaleur pose une autre réalité en matière de maintenance. Les courants de Foucault magnétiques traversant l’enveloppe métallique de confinement génèrent des frictions. Cette friction transfère la chaleur directement au fluide du procédé. Pendant les phases d’amorçage en boucle fermée, les pics de température se produisent rapidement. Vous devez surveiller attentivement les températures du boîtier pour éviter la vaporisation de fluides volatils à l"intérieur de la pompe.
| Facteur de risque | Symptôme | Stratégie d'atténuation requise |
|---|---|---|
| Fonctionnement à sec | Bruit strident, chute soudaine de la charge du moteur. | Installez des contrôleurs de puissance pour déclencher le moteur à faible charge. |
| Particules solides | Vibrations, rayures sur la coque, réduction du débit. | Déployez des crépines à double panier et surveillez la pression différentielle. |
| Génération de chaleur | Boîtier trop chaud, bouchon de vapeur. | Installez des capteurs de température PT100 sur la coque de confinement. |
Passer du concept à l’approvisionnement nécessite une approche méthodique. Vous ne pouvez pas simplement commander une pompe standard à partir d’une page de catalogue. Un déploiement réussi repose sur une collecte de données rigoureuse et une sélection minutieuse des fournisseurs.
Pensez à faire référence aux normes industrielles telles que l"API 685 lors de l"évaluation des pompes sans joint pour les applications pétrolières. Ces cadres garantissent que votre équipement présélectionné répond à des exigences structurelles et de sécurité rigoureuses.
La combinaison d"une pompe magnétique auto-amorçante et d"un réservoir d"aspiration offre une solution très efficace pour les applications difficiles à levée négative. En éliminant les garnitures mécaniques, les installations réduisent considérablement les émissions dangereuses et les interventions de maintenance de routine. Nous avons exploré comment cette configuration gère les tâches de déchargement par le haut et gère en toute sécurité les fluides à haute pression de vapeur.
La réussite d’un déploiement dépend entièrement du strict respect des calculs hydrauliques. Vous devez respecter les contraintes de compatibilité des fluides et calculer avec précision votre NPSHa. Assurez-vous toujours que le volume de votre réservoir d’aspiration dépasse le volume de votre tuyauterie vide.
Ne finalisez pas la conception de votre système de manière isolée. Consultez directement un ingénieur de pompes expérimenté. Soumettez vos schémas de système exacts et vos profils de fluides pour une évaluation de dimensionnement personnalisée afin de garantir la sécurité opérationnelle à long terme.
R : Il évacue l"air pour aspirer le liquide, mais une fois la pompe éteinte, le liquide dans la conduite d"aspiration redescendra à moins qu"un clapet anti-retour ne soit installé. Le liquide dans le corps de la pompe et le réservoir d"aspiration reste pour amorcer le cycle suivant.
R : Le temps de levage dépend du diamètre du tuyau d"aspiration, de la hauteur de levage et de la vitesse de la pompe. Cela varie généralement de 1 à 5 minutes. Si cette valeur est supérieure, il se peut que le réservoir d"aspiration soit sous-dimensionné ou qu"il y ait une fuite d"air dans la tuyauterie.
R : Non. Bien que le réservoir d"aspiration fournisse un tampon initial de liquide pour permettre à la pompe d"extraire l"air de la conduite vide, la pompe elle-même ne doit jamais fonctionner complètement à sec, car les roulements internes nécessitent du liquide pour la lubrification et le refroidissement.
