Spécifier la mauvaise pompe pour les fluides dangereux ou de grande valeur comporte des risques énormes. Des fuites catastrophiques, des temps d"arrêt inattendus et de sévères amendes réglementaires peuvent paralyser instantanément vos opérations. Vous avez besoin d’un confinement parfait lorsque vous manipulez des produits chimiques volatils. La transition vers ou la mise à niveau d’une technologie sans joint nécessite plus que des calculs de base de débit et de hauteur de charge. Nous devons examiner de près la mécanique magnétique interne et les mesures d’atténuation des défaillances intégrées. Les fiches techniques standard passent souvent sous silence ces détails techniques cruciaux. Ce guide fournit un cadre axé sur l"ingénierie pour évaluer efficacement les fiches techniques. Vous apprendrez à vérifier la compatibilité des matériaux, à évaluer les architectures internes et à atténuer les modes de défaillance réels. Nous vous aiderons à éliminer les risques opérationnels bien avant que vous passiez un bon de commande.
La traduction des exigences chimiques en paramètres techniques constitue la base de la sélection des pompes. Vous ne pouvez pas vous fier à des courbes de performances génériques. Les ingénieurs doivent cartographier le comportement exact du fluide de procédé dans des conditions opérationnelles extrêmes. L'évaluation des spécifications des pompes de pipeline à entraînement magnétique nécessite une concentration stricte sur la compatibilité chimique et la physique hydraulique.
Suivez ces étapes essentielles lors de l’alignement des exigences du processus :
Il faut prêter une attention particulière aux risques de cavitation. La cavitation détruit rapidement les pompes sans joint. Vous devez calculer méticuleusement la hauteur d’aspiration nette positive disponible (NPSHa). Comparez-le à la hauteur d"aspiration nette positive requise (NPSHr) de la pompe. Assurez-vous qu’il existe une marge de sécurité saine. Si NPSHa tombe en dessous de NPSHr, le fluide bout à l’intérieur de la volute. Les bulles de vapeur qui en résultent s"effondrent violemment. Cette action brise les roulements internes et perturbe l"alignement magnétique. Ne faites jamais de compromis sur vos calculs de hauteur d’aspiration.

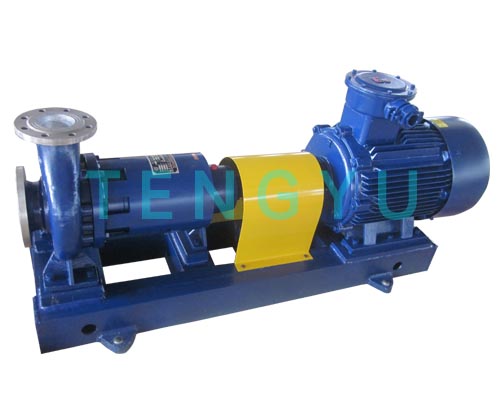

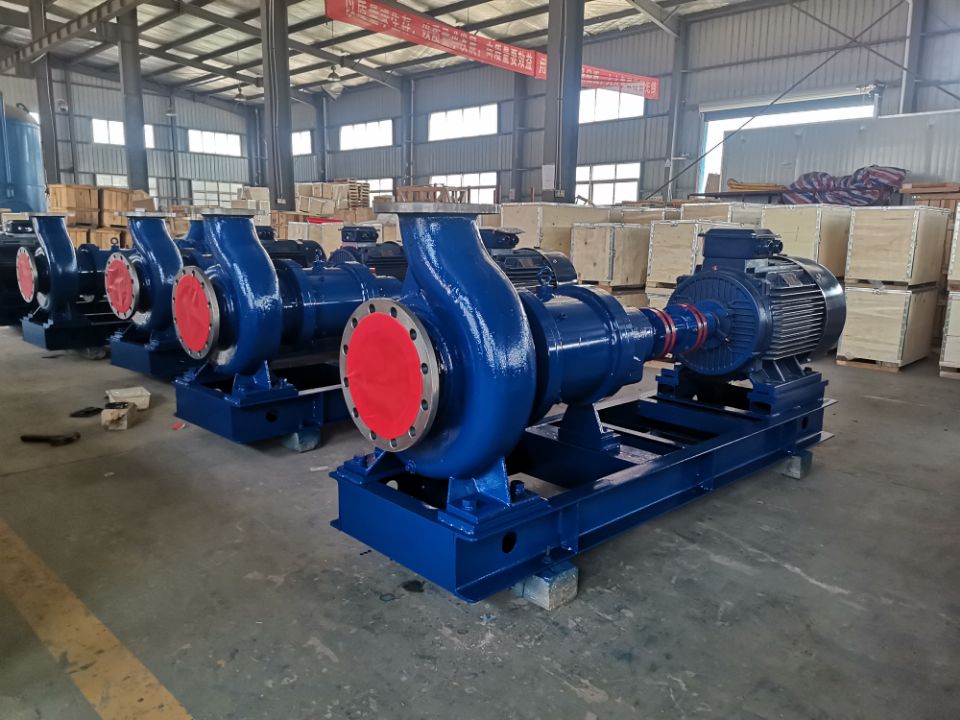

L'évaluation de la transmission interne évite les pannes mécaniques catastrophiques. La technologie sans joint repose fortement sur la science des matériaux. Une bien conçue pompe centrifuge à accouplement magnétique équilibre la capacité de couple, la dissipation thermique et la résistance à l'usure.
La sélection des matériaux magnétiques dicte les limites opérationnelles. Les applications standard déploient généralement des aimants en néodyme fer bore (NdFeB). Ils offrent une force magnétique incroyable à moindre coût. Cependant, le NdFeB se dégrade rapidement à haute température. Si votre procédé dépasse 150°C, vous devez spécifier des aimants en Samarium Cobalt (SmCo). SmCo maintient la stabilité structurelle et magnétique en cas de chaleur extrême.
La coque de confinement, ou « can », se trouve entre les aimants intérieur et extérieur. Il sépare le fluide de l"atmosphère. Vous êtes ici confronté à un compromis technique distinct. Les coques métalliques supportent des pressions plus élevées et des températures extrêmes. Malheureusement, les champs magnétiques rotatifs traversent le métal. Cela induit des courants de Foucault. Les courants de Foucault génèrent une immense chaleur localisée. À l’inverse, les coques non métalliques éliminent entièrement les courants de Foucault. Ils fonctionnent à basse température mais offrent des tolérances de pression inférieures.
| Type de matériau de coque | Tolérance de pression | Génération de courants de Foucault | Scénarios d'application idéaux |
|---|---|---|---|
| Hastelloy / Acier inoxydable | Élevé (jusqu"à 40+ bars) | Élevé (nécessite un refroidissement) | Produits chimiques toxiques à haute pression et haute température. |
| Composite doublé PTFE/PFA | Moyen | Zéro | Acides très corrosifs, fluides sensibles à la chaleur. |
| Céramique / Zircone | Moyen à élevé | Zéro | Mélanges chimiques abrasifs, sans besoin de chaleur. |
Les roulements internes déterminent également la durée de vie opérationnelle. Les architectures sans joint utilisent le fluide pompé pour la lubrification. Le carbure de silicium (SiC) s’impose comme le choix haut de gamme. Le SiC gère bien les fluides à faible pouvoir lubrifiant. Il résiste exceptionnellement à l’usure. Les roulements en carbone offrent une alternative plus douce. Ils procurent un léger effet autolubrifiant lors de brèves périodes de sécheresse. Cependant, le carbone se dégrade plus rapidement dans les environnements abrasifs.
Enfin, inspectez les voies de refroidissement. La pompe achemine une petite partie du fluide derrière la turbine. Ce flux traverse l’aimant interne et les roulements. Il évacue la chaleur des courants de Foucault avant de retourner dans la volute. Vous devez vérifier que ces canaux sont suffisamment larges. Les passages étroits se bouchent facilement, entraînant une surchauffe rapide.
Les performances théoriques ne signifient pas grand-chose si l’équipement ne peut pas survivre au stress opérationnel quotidien. Les opérateurs font des erreurs. Les vannes se ferment accidentellement. Les conduites d’aspiration se vident de manière inattendue. Une pompe de pipeline à entraînement magnétique résiliente doit comporter des mesures d'atténuation intégrées pour ces scénarios inévitables.
La marche à sec constitue la principale cause de panne prématurée. Sans fluide, les frictions internes augmentent instantanément. La chaleur s"accumule en quelques secondes. Les roulements standard en céramique ou SiC se briseront sous un choc thermique sévère. Vous devez vérifier quelles protections spécifiques le fabricant inclut.
Le découplage magnétique, appelé glissement, représente une autre menace majeure. Si la turbine se bloque, l’aimant extérieur continue de tourner. L"aimant intérieur s"arrête. Cela brise le verrouillage magnétique. De fortes vibrations et une génération de chaleur s’ensuivent immédiatement. Vous devez vérifier les marges de sécurité du fabricant. Le couple nominal de l"accouplement doit dépasser le couple maximal du moteur d"au moins 15 à 20 pour cent.
La manipulation des particules reste une limitation connue. Les conceptions à entraînement magnétique ont du mal avec la matière solide. Les espaces de refroidissement internes sont incroyablement serrés. Les petites particules bloquent facilement le rotor intérieur. Consultez la fiche technique pour connaître les tailles de microns maximales autorisées. Si votre fluide contient des solides parasites, vous devez installer des crépines d"aspiration. Vous pouvez également exiger un plan de rinçage externe propre pour protéger les tourillons.
Les réglementations industrielles deviennent chaque année plus strictes. Les agences environnementales sanctionnent lourdement les fuites de produits chimiques. Vous devez valider l’équipement par rapport aux normes de sécurité mondiales reconnues. S"appuyer sur les réclamations de base du fabricant expose votre installation à de graves responsabilités juridiques.
Les normes sur les émissions fugitives conduisent à l’adoption de technologies sans joint. Les garnitures mécaniques traditionnelles laissent toujours échapper une quantité microscopique de fluide. L"EPA et les autorités locales réglementent strictement les composés organiques volatils (COV). Une conception à entraînement magnétique offre par définition des performances sans fuite. Vous utilisez cette fonctionnalité architecturale comme outil de conformité principal pour les audits environnementaux. Assurez-vous que votre documentation indique explicitement les capacités d’étanchéité hermétique.
Les indices antidéflagrants sont obligatoires dans les environnements inflammables. Vous ne pouvez pas installer d"équipement standard dans les zones ATEX. Vérifiez les certifications du moteur électrique et de la pompe à arbre nu. Le moteur doit empêcher la génération d"étincelles. Simultanément, les extrémités de la pompe doivent utiliser des matériaux anti-étincelles. Recherchez les tampons ATEX, IECEx ou UL/CSA sur les dessins techniques. Ne présumez jamais qu’une pompe chimique répond automatiquement aux normes relatives aux atmosphères explosives.
Les cadres spécifiques à l"industrie offrent des garanties de fiabilité supplémentaires. Si vous opérez dans le secteur pétrolier et gazier, recherchez la conformité API 685. Cette norme dicte des exigences de construction robustes pour les pompes sans joint dans les raffineries. Pour le traitement chimique général, ASME B73.3 garantit l"interchangeabilité dimensionnelle. Ces normes garantissent que l’équipement répond à des références structurelles rigoureuses.
Les achats doivent passer des spécifications papier aux capacités des fournisseurs. La meilleure conception technique échoue sans une bonne exécution de la fabrication. Le choix d’un fournisseur proactif de pompes de pipeline à entraînement magnétique garantit un succès opérationnel à long terme. Vous achetez une relation, pas seulement un morceau de métal.
Exigez dès le départ des tests et une documentation complets. N’acceptez jamais une unité sans un test de courbe de performance certifié. L"usine doit prouver que la pompe atteint exactement votre point de service. Demandez des certificats d’essais de pression hydrostatique pour l’enveloppe de confinement. De plus, exigez des rapports de test de matériaux (MTR) pour tous les composants en contact avec le fluide. Vous devez prouver que les alliages correspondent exactement à vos exigences en matière de compatibilité chimique.
Évaluer la maintenabilité de l’unité. Les réparations sur le terrain ne devraient pas nécessiter un diplôme d’ingénieur spécialisé. Renseignez-vous auprès du vendeur sur le processus de démontage. Les techniciens ont-ils besoin d’outils propriétaires pour séparer le puissant lecteur magnétique ? Les forces magnétiques très attractives rendent le remontage dangereux sans boulons de levage appropriés. Vérifiez que ces dispositifs de sécurité existent dans la conception.
Étudiez les délais de livraison standard pour les pièces de rechange critiques. Les coques de confinement et les jeux de roulements SiC nécessitent souvent une fabrication spécialisée. Vous ne pouvez pas vous permettre d’attendre six mois pour obtenir une coque de remplacement. Renseignez-vous auprès du fournisseur sur ses niveaux de stocks locaux.
Évaluez soigneusement la garantie et l’assistance au dépannage. Un partenaire de confiance fournit des accords de niveau de service (SLA) clairs pour l"assistance technique. Lorsque des pannes prématurées se produisent, vous avez besoin d’un fournisseur qui effectue une analyse appropriée des causes profondes. Évitez les fournisseurs qui blâment aveuglément les erreurs des opérateurs sans examiner les données du système.
La spécification d’une pompe sans joint nécessite une gestion rigoureuse des risques. Vous devez équilibrer la compatibilité des fluides et les contraintes mécaniques. En scrutant attentivement les architectures internes, vous évitez les fuites dévastatrices. Donnez la priorité aux coques de confinement robustes, aux matériaux de roulement précis et aux voies de refroidissement adéquates. Anticipez les pannes réelles en exigeant des protections contre la marche à sec et des marges de couple suffisantes.
Agissez immédiatement pour sécuriser votre prochaine installation. Téléchargez une liste de contrôle d"évaluation technique complète. Contactez votre équipe d’ingénierie pour effectuer un audit détaillé de compatibilité des fluides. Enfin, soumettez vos paramètres de processus précis à un fabricant de confiance pour une proposition personnalisée et techniquement solide.
R : Le découplage se produit lorsque le couple requis dépasse la liaison magnétique. Les changements soudains de densité spécifique nécessitent plus de puissance que ce que les aimants peuvent transférer. Les blocages du système ou les vannes de décharge fermées augmentent également la résistance interne. Lorsque l’aimant extérieur tourne plus vite que l’aimant intérieur coincé, le couplage se brise. Cela provoque de fortes vibrations et un échauffement localisé.
R : Les modèles standards ne peuvent pas survivre au fonctionnement à sec. Les roulements internes dépendent entièrement du fluide de traitement pour la lubrification et le refroidissement. Cependant, des configurations spécifiques utilisent des roulements avancés à revêtement Diamond-Like Carbon (DLC). Ceux-ci offrent une capacité de survie limitée à sec pendant de courtes périodes. Vous devez toujours installer des moniteurs de puissance active pour arrêter le moteur instantanément par temps sec.
R : Le dimensionnement d"un moteur nécessite plus que le simple calcul de la puissance hydraulique de base. Il faut prendre en compte les pertes par courants de Foucault générées par les enveloppes de confinement métalliques. Ces pertes nécessitent une puissance électrique supplémentaire pour être compensées. De plus, vous devez vous assurer que le moteur fournit un couple de démarrage suffisant. Il doit faire tourner rapidement la lourde masse magnétique externe sans surcharger le circuit électrique.
R : Les roulements durent souvent plus de cinq ans dans des applications propres et à service continu. Un débit de fluide constant assure une lubrification parfaite. Cependant, les particules abrasives ou les fréquents fonctionnements à sec réduisent considérablement cette durée de vie. Dans des conditions chimiques difficiles avec des particules mineures, attendez-vous à un temps moyen entre pannes (MTBF) d’environ deux à trois ans. Des crépines d’aspiration appropriées prolongent considérablement ce délai.
