La spécification d’une pompe de traitement chimique comporte des enjeux incroyablement élevés pour toute installation industrielle. Une sous-spécification de votre équipement entraîne souvent des défaillances catastrophiques des garnitures mécaniques, des fuites de fluides dangereuses et de graves violations des règles de sécurité. À l’inverse, une spécification excessive gonfle inutilement vos dépenses d’investissement initiales, mettant à rude épreuve les budgets des projets sans apporter de valeur proportionnelle. Les pompes industrielles standard sont souvent par défaut des conceptions basiques et économiques. Ils ne répondent systématiquement pas aux exigences rigoureuses de sécurité, de confinement et de fiabilité requises pour le traitement de produits chimiques volatils, toxiques ou à haute température. Lors de la manipulation de ces fluides dangereux, vous avez besoin de stratégies de confinement robustes et d’une durabilité garantie à long terme.
Ce guide fournit un cadre strictement commercial et technique aux équipes d’ingénierie et d’approvisionnement. Nous vous aiderons à évaluer et à présélectionner des équipements sur la base de critères industriels éprouvés et robustes. Vous apprendrez à faire correspondre des classes métallurgiques précises, à évaluer les configurations structurelles des pompes et à valider la documentation essentielle du fournisseur. En fin de compte, cette approche garantit que vous sélectionnez l"équipement optimal pour les environnements opérationnels extrêmes, protégeant à la fois le personnel de votre usine et votre budget.
Sécurité par rapport au coût initial : la conformité API 610 garantit une durée de vie minimale de 20 ans et 3 ans de service ininterrompu, réduisant ainsi considérablement le coût total de possession (TCO) dans les environnements chimiques dangereux.
La sélection des matériaux est essentielle : l"adaptation des classes de matériaux API (par exemple, A-8, D-1) à une corrosivité chimique et à des températures de fonctionnement spécifiques est le principal facteur de longévité de la pompe.
La configuration dicte l"encombrement et l"échelle : le choix entre les conceptions OH (en surplomb) et BB (entre roulements) détermine les limites de pression, la complexité de la maintenance et les coûts d"installation.
La validation du fournisseur est importante : une véritable pompe API 610 nécessite une documentation rigoureuse du fournisseur, comprenant des courbes de performances certifiées, des tests de vibration et la conformité des joints API 682.
Chaque équipe d’approvisionnement et d’ingénierie est confrontée à un dilemme commun pendant la phase de conception. Vous devez rigoureusement justifier la dépense initiale plus élevée d"une unité conforme à l"API par rapport à un modèle ANSI B73.1. Les pompes standard ISO et ANSI fonctionnent exceptionnellement bien pour les fluides inoffensifs comme l"eau ou les solvants doux. Cependant, il leur manque l"épaisseur de boîtier robuste, les boîtiers de roulement robustes et les architectures d"étanchéité avancées nécessaires pour des conditions de service sévères. Vous avez besoin d’un cadre clair et objectif pour prendre cette décision critique.
Définissons le seuil du profil de risque opérationnel. Vous devez impérativement mandater une unité conforme API lorsque vous rencontrez des risques industriels spécifiques. Tenez compte de ces principaux déclencheurs pour mettre à niveau vos spécifications :
Manipulation de fluides hautement inflammables, toxiques, explosifs ou mortels où les fuites sont inacceptables.
Les températures de fonctionnement dépassent régulièrement 300 °F (150 °C), ce qui provoque la déformation des boîtiers standard.
Les pressions du système exigent des boîtiers exceptionnellement épais et robustes avec des tolérances de corrosion intégrées.
Applications nécessitant une durée de vie minimale des roulements L10h de 25 000 heures pour éviter les grippages mécaniques soudains.
Nous devons établir une base de référence solide en matière de normalisation. L'industrie pétrochimique reconnaît universellement les spécifications API comme la norme non négociable pour les applications lourdes. La communauté internationale a adopté ce cadre à l'identique sous le nom d'ISO 13709. Vous ne pouvez tout simplement pas faire de compromis sur ces normes lorsque le confinement des fluides et la fiabilité opérationnelle définissent vos critères critiques de réussite. La normalisation sur cette spécification rigoureuse protège le personnel de votre usine et évite les incidents environnementaux catastrophiques. Si votre procédé implique des fluides agressifs, une standard de qualité commerciale pompe de procédé chimique ne survivra tout simplement pas à la contrainte continue.
L’évaluation de plusieurs fournisseurs nécessite une analyse approfondie des mécanismes techniques. Vous devez bien comprendre les spécifications de la pompe centrifuge API 610 pour effectuer des comparaisons éclairées et sûres. Examinons les facteurs mécaniques les plus critiques que vous devriez évaluer.
La pression de service maximale autorisée (MAWP) dicte strictement vos exigences en matière de boîtier. Vous devez évaluer soigneusement cette valeur par rapport à la conception spécifique de votre système et aux paramètres des soupapes de décharge. Les processus chimiques à haute température provoquent une dilatation thermique importante des composants métalliques. Les boîtiers standards montés sur pieds se déforment et se tordent dans ces conditions. La norme exige spécifiquement des boîtiers supportés par la ligne centrale pour les applications à haute température. Cette conception intelligente gère la croissance thermique de manière symétrique. Il évite un désalignement important de l’arbre entre la pompe et le moteur électrique, garantissant ainsi le bon fonctionnement de l’équipement. Vérifiez toujours que le boîtier que vous avez choisi comprend la marge de corrosion obligatoire de 3 mm (0,125 pouce).
Il est absolument essentiel de faire correspondre les fluides de procédé aux codes de matériaux corrects. La spécification définit des classes métallurgiques spécifiques pour standardiser et simplifier ce processus complexe. Vous ne pouvez pas deviner lorsqu’il s’agit de produits chimiques hautement corrosifs. Une sélection appropriée des matériaux évite une dégradation prématurée du boîtier et des ruptures catastrophiques soudaines.
Tableau 1 : Classes de matériaux courantes API 610
Code matériel API | Type de matériau principal | Application typique d’un procédé chimique |
|---|---|---|
Série S (S-1 à S-6) | Acier au carbone/fonte | Hydrocarbures non corrosifs, eau de refroidissement, transfert inoffensif. |
Série C (C-6) | 12% d"acier inoxydable chromé | Fluides légèrement corrosifs, hydrocarbures à température plus élevée. |
Série A (A-8) | Acier inoxydable austénitique (316L) | Produits chimiques corrosifs, acides organiques, eau acide. |
Série D (D-1, D-2) | Duplex / Super Duplex Inox | Milieux très corrosifs, riches en chlorures, solutions salines sévères. |
Des vibrations excessives détruisent rapidement les garnitures mécaniques sensibles. Les normes imposent des limites de vibrations extrêmement strictes sur tous les équipements rotatifs. Les fabricants doivent utiliser des conceptions d"arbres lourds et rigides pour se conformer. Un arbre plus épais et plus court minimise la déviation radiale pendant le fonctionnement. Les directives limitent généralement la déflexion de l"arbre au niveau de la face du joint primaire à moins de 0,05 mm (0,002 pouces). Moins de déviation signifie que les faces de vos garnitures mécaniques restent parfaitement alignées, prolongeant considérablement la durée de vie des joints. Vous devez toujours demander des rapports d’essais de vibrations certifiés. Une erreur courante consiste à ignorer la dynamique du rotor lors de la phase d’évaluation technique initiale.
La contrainte des conduites thermiques constitue une menace mécanique massive pour les équipements rotatifs. Différents fabricants gèrent les charges externes des buses de manière très différente. Les normes rigoureuses exigent que les équipements supportent de lourdes charges sur les buses sans déformer le boîtier ni désaligner l"accouplement du moteur. Vous devez examiner attentivement les tableaux de charges de buses autorisées fournis par chaque fournisseur. Des plaques de base robustes et fortement renforcées et des buses d"aspiration à parois épaisses distinguent les modèles haut de gamme des modèles moyens.
Vous devez sélectionner la classification structurelle correcte pour votre opération spécifique. Nous pouvons globalement les diviser en trois catégories principales de solutions. Chaque catégorie correspond à un ajustement opérationnel distinct au sein d’une installation chimique moderne.
Configurations en porte-à-faux (OH) : Idéales pour les transferts chimiques standard en une seule étape.
Configurations entre roulements (BB) : Conçues pour les demandes à haute pression extrême et à plusieurs étages.
Configurations à suspension verticale (VS) : conçues spécifiquement pour les espaces confinés et la récupération de puisard profond.
La catégorie OH représente le véritable cheval de bataille de l’industrie chimique. Des modèles comme l"OH2 (horizontal) et l"OH3 (vertical en ligne) s"adaptent parfaitement aux applications standard de transfert de produits chimiques intensifs. Ils présentent une conception pratique à retrait arrière. Cela rend l’entretien de routine incroyablement facile. Vos techniciens de maintenance peuvent retirer l’intégralité de l’élément rotatif sans perturber la tuyauterie principale du procédé ou le carter du moteur. Cependant, vous devez reconnaître leurs limites inhérentes. Les conceptions en surplomb finissent par être confrontées à des plafonds de débit et de pression sévères. La masse en surplomb devient mécaniquement instable à des capacités ou pressions exceptionnellement élevées.
Lorsque les conditions de votre processus dépassent les limites OH, vous devez passer aux configurations BB. Les modèles allant du BB1 au BB5 offrent une rigidité structurelle massive. Nous positionnons ces modèles comme la solution ultime pour les tâches à haut débit et haute pression. Ils gèrent sans effort des applications de processus chimiques complexes à plusieurs étapes. Le rotor reçoit un support de roulement robuste aux deux extrémités. Cela élimine pratiquement toute déflexion de l"arbre, même sous des charges extrêmes. Vous devez soigneusement peser cette rigidité structurelle par rapport aux inconvénients pratiques. Ils entraînent un coût initial nettement plus élevé et nécessitent un encombrement d’installation beaucoup plus important.
Parfois, la géométrie de l’usine dicte vos choix mécaniques. Nous considérons les configurations VS comme le choix idéal pour les espaces confinés. Les modèles comme VS4 (arbre de transmission) et VS6 (double boîtier) excellent dans les opérations dangereuses de récupération des puisards. Ils résolvent également de manière créative les problèmes de faible NPSHa (tête d"aspiration nette positive disponible). Lorsque la hauteur d"aspiration disponible est minimale, vous avez souvent besoin de pompes vide-fût à double corps. La conception du barillet VS6 abaisse la turbine d"aspiration du premier étage sous terre. Cela augmente artificiellement la hauteur d’aspiration disponible, empêchant ainsi toute cavitation destructrice.
Les usines chimiques modernes présentent des réalités incroyablement dures. Vous devez concevoir vos systèmes pour survivre à ces extrêmes environnementaux et fluides.
Les calculs de la hauteur d"aspiration nette positive (NPSH) confondent de nombreux acheteurs. Vous devez évaluer de manière critique la valeur NPSH3 du fournisseur. Cette mesure spécifique représente le point exact où une baisse de charge de 3 % se produit en raison d’une cavitation précoce. Comparez cette métrique strictement au NPSHa réel de votre système. Nous mettons fortement en garde contre l’acceptation d’hypothèses agressives ou optimistes sur les marges des fournisseurs. Des marges insuffisantes conduisent directement à la cavitation. La cavitation lors de la manipulation de produits chimiques volatils provoque des piqûres rapides dans le métal et des vibrations catastrophiques. Exigez toujours un tampon de sécurité généreux entre la tête d"aspiration disponible et requise.

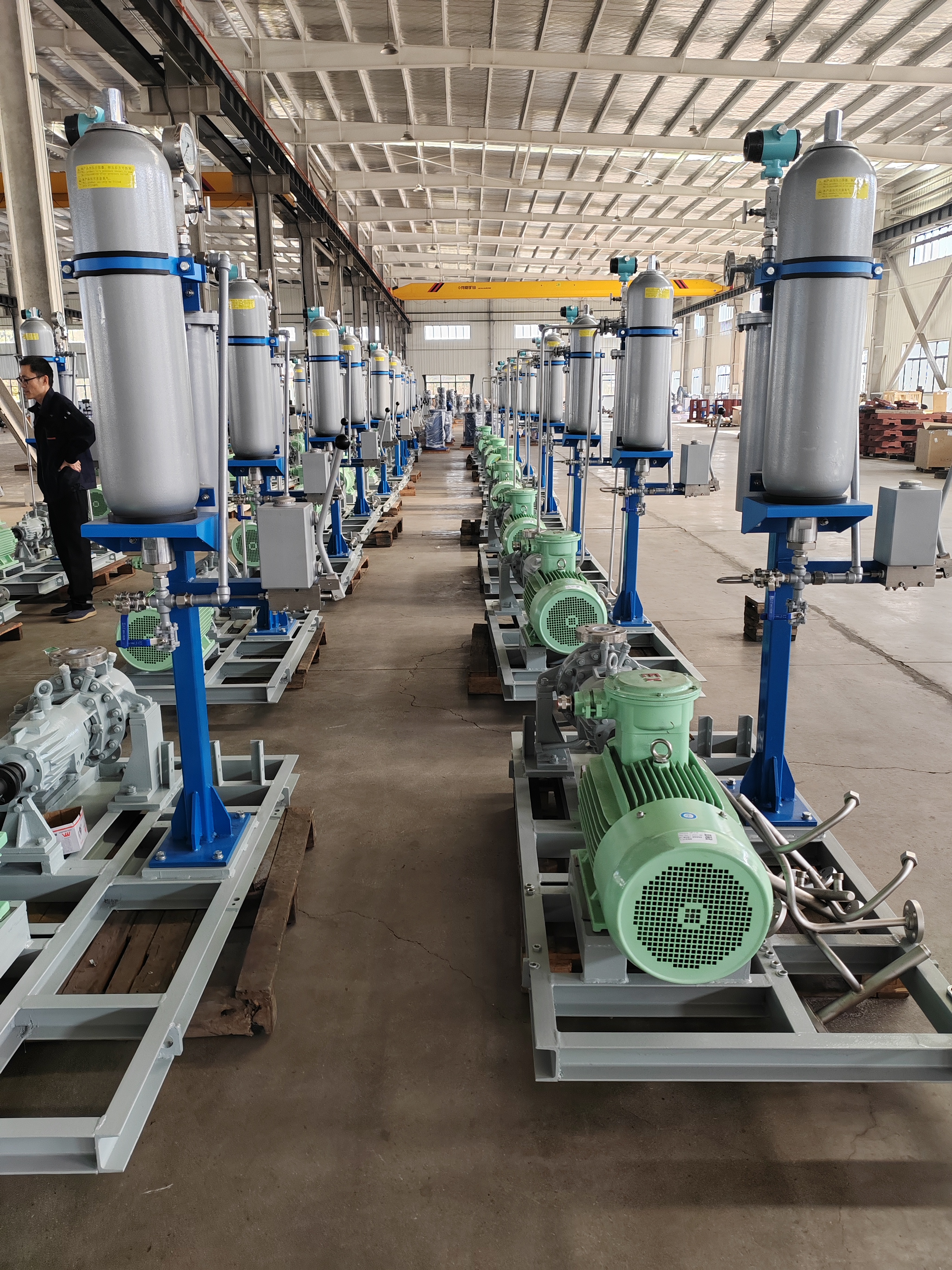

Une pompe API 610 est aussi fiable que sa garniture mécanique. Vous ne pouvez pas considérer les architectures d’étanchéité comme une réflexion après coup. Nous vous recommandons d'évaluer l'intégration des systèmes de support de joints API 682 dès le début de la phase de conception. Les fluides agressifs, abrasifs ou hautement corrosifs détruisent facilement les joints simples de base en quelques jours. Les plans de rinçage complexes (comme le plan 53B ou le plan 54) contrôlent l'environnement hostile immédiatement autour des faces du joint. Ils gèrent efficacement la chaleur, éliminent les particules abrasives et fournissent des fluides de barrière sous pression pour empêcher le fonctionnement à sec. Vérifiez toujours que le boîtier de roulement choisi s'adapte facilement aux configurations de joints robustes à double pression.
Votre emplacement géographique physique dicte plusieurs exigences de conception secondaires. Les installations dans des climats régionaux rigoureux nécessitent un examen technique supplémentaire. La chaleur extrême du désert nécessite des boîtiers de moteur améliorés et des lubrifiants synthétiques spécialisés. La salinité côtière nécessite une résistance sévère à la corrosion de la plaque de base. Vous devez également vérifier la disponibilité de l"eau de refroidissement pour les boîtiers de roulements à chemise. Une bonne pratique solide consiste à spécifier des revêtements époxy de qualité marine pour toute installation côtière ou offshore. Ne négligez pas ces facteurs environnementaux ambiants lors de l’approvisionnement.
Les achats industriels lourds impliquent bien plus que l’émission d’un simple bon de commande. Vous êtes confronté à des risques cachés de mise en œuvre opérationnelle si vous ne parvenez pas à exiger des tests et une validation appropriés.
De mauvaises pratiques d’approvisionnement entraînent d’immenses coûts cachés. La plus grosse erreur consiste à sauter les tests d’acceptation en usine (FAT) pour gagner quelques semaines sur le calendrier de livraison. Vous ne devez jamais accepter d’équipement rotatif critique sans une validation rigoureuse en usine. Ignorer le FAT transfère tous les risques de performance directement du fournisseur vers votre installation. Découvrir un déficit de performances hydrauliques ou des vibrations excessives lors de la mise en service sur site fait perdre énormément de temps et de ressources.
Vous devez demander de manière agressive des livrables spécifiques et non négociables à vos fournisseurs. Expliquez clairement ces exigences techniques dans votre document initial de demande de prix.
Rapports d"essais hydrostatiques certifiés (pressurisation du boîtier à 1,5 fois la MAWP) pour prouver l"intégrité absolue du boîtier.
Courbes de performances complètes et multipoints détaillant la hauteur, le débit, l"efficacité et la consommation d"énergie.
Test précis de la courbe NPSHr (tête d"aspiration nette positive requise) vérifié sur le banc d"essai.
Dessins dimensionnels certifiés pour garantir un alignement parfait de la tuyauterie et un jointoiement de la plaque de base.
Déplacez votre attention en matière d"ingénierie loin du seul prix d"achat initial. Vous devez évaluer activement le cycle de vie opérationnel prévu de 20 ans. Examinez attentivement le temps moyen entre les pannes (MTBF) prévu. Une unité moins chère et non conforme qui tombe en panne tous les deux ans coûte beaucoup plus cher à votre usine en temps d"arrêt imprévus et en perte de production. Vous devez également calculer la consommation d’énergie électrique à long terme en fonction des courbes d’efficacité garanties. Enfin, évaluez rigoureusement la disponibilité des pièces détachées. Garantir un accès rapide et local aux turbines, bagues d"usure et roulements de remplacement garantit le bon fonctionnement de vos opérations au fil des décennies.
La sélection du bon équipement rotatif nécessite une approche technique très disciplinée. Vous devez regarder bien au-delà des brochures marketing de base et des allégations commerciales.
Nous vous recommandons de sélectionner les fournisseurs potentiels uniquement en fonction de leurs antécédents démontrables. Ne vous contentez pas d’une vaste expérience générale du pétrole et du gaz. Exigez des preuves concrètes de réussite dans vos applications chimiques spécifiques. Demandez des études de cas d"ingénierie détaillées impliquant des fluides difficiles comme l"eau acide, l"acide sulfurique hautement concentré ou vos fluides de traitement exacts. Les fournisseurs possédant une expérience profondément éprouvée dans votre niche chimique spécifique fournissent un support technique bien meilleur et plus sûr.
Prenez des mesures décisives avant de contacter des fournisseurs. Nous encourageons fortement les équipes achats à finaliser d’abord leurs fiches techniques de processus internes. Documentez les propriétés exactes de votre fluide, les températures de fonctionnement précises, les pressions de décharge maximales et les débits requis. Le lancement d’appels d’offres avec des données complètes et vérifiées garantit de véritables comparaisons entre les fournisseurs. Cette approche stratégique empêche les fournisseurs de proposer des équipements inadaptés et sous-dimensionnés, ce qui vous évite des semaines de clarifications techniques frustrantes.
R : Les principales différences résident dans la durée de vie, l"épaisseur du boîtier et la robustesse des roulements. Les modèles API exigent une durée de vie de 20 ans et des boîtiers robustes pour contenir en toute sécurité les hautes pressions et les fluides volatils. Ils comportent des supports centraux pour gérer une dilatation thermique importante. Les modèles ANSI sont généralement montés sur pieds, ont des boîtiers plus fins et conviennent mieux aux applications industrielles générales moins extrêmes.
R : Oui, ils sont généralement interchangeables. L"organisation internationale de normalisation a adopté à l"identique les spécifications API sous le nom d"ISO 13709. Bien que les exigences techniques se reflètent complètement, les équipes d"approvisionnement régionales peuvent privilégier une terminologie plutôt qu"une autre en fonction de l"emplacement géographique et des préférences techniques locales.
R : La norme impose strictement une durée de vie totale minimale de 20 ans. De plus, il exige au moins 3 ans de fonctionnement continu et ininterrompu sans nécessiter d"arrêt. Cette exigence garantit une fiabilité exceptionnelle et minimise les intervalles de maintenance coûteux dans les environnements de traitement chimique dangereux.
R : Bien que fortement recommandé, ce n’est pas universellement obligatoire pour chaque application. Les codes de sécurité des usines imposent souvent des joints API 682 pour les environnements dangereux. Cependant, la stricte nécessité dépend entièrement de la toxicité spécifique, de l’inflammabilité et de la température du produit chimique pompé. Des fluides moins agressifs pourraient permettre en toute sécurité des configurations de joints standard.
